一、问题现象

1.1 问题现象

现场在工作站客户端的循环入库——呼叫货架界面，操作呼叫1个全空的1C货架类型，iwms返回报错“查找货架不足“。

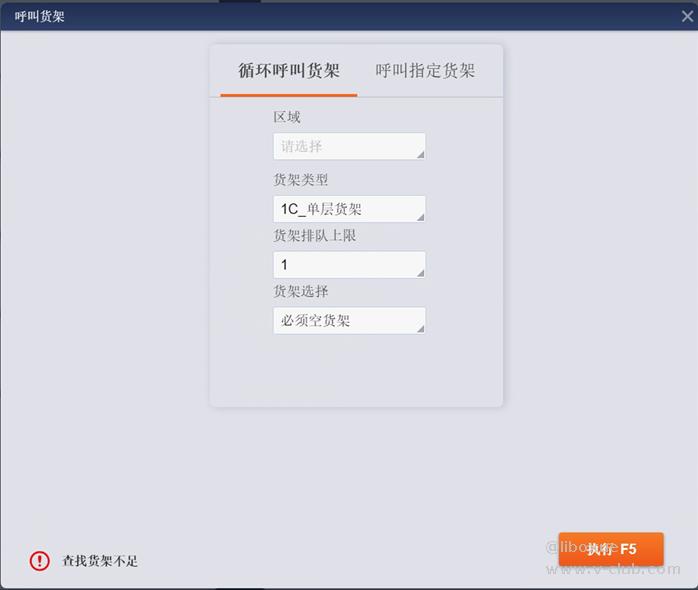

（图1）循环入库呼叫货架界面

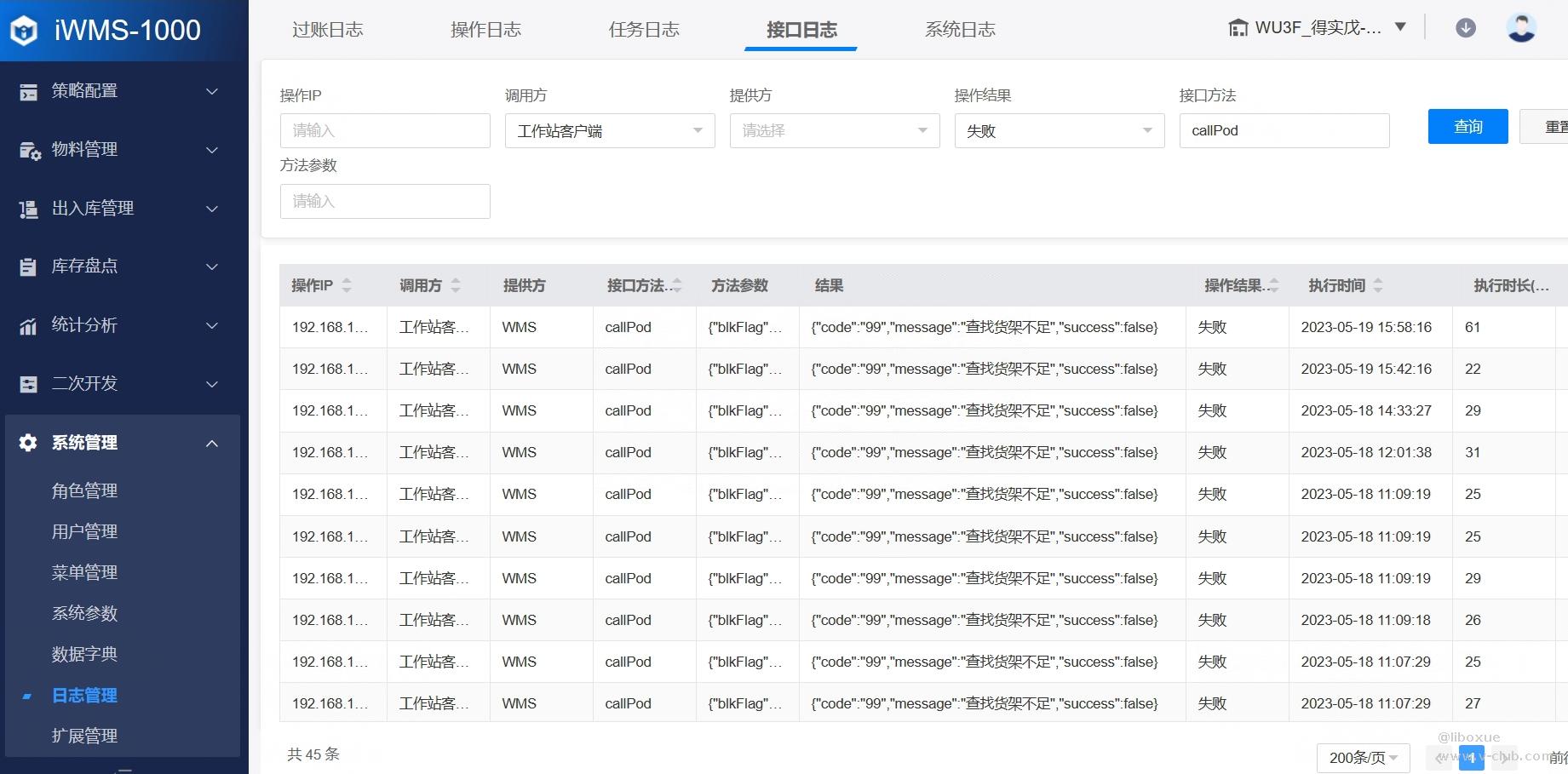

（图2）iwms接口日志返回报错

1.2 确认呼叫类型

根据iwms的接口日志报文，需要注意确认呼叫类型和查找货架的条件（以及是否指定货架号），具体报文字段释义可以参考第四章常见接口文档，如该案例呼叫类型为：循环呼叫一个全空的1C货架类型 。

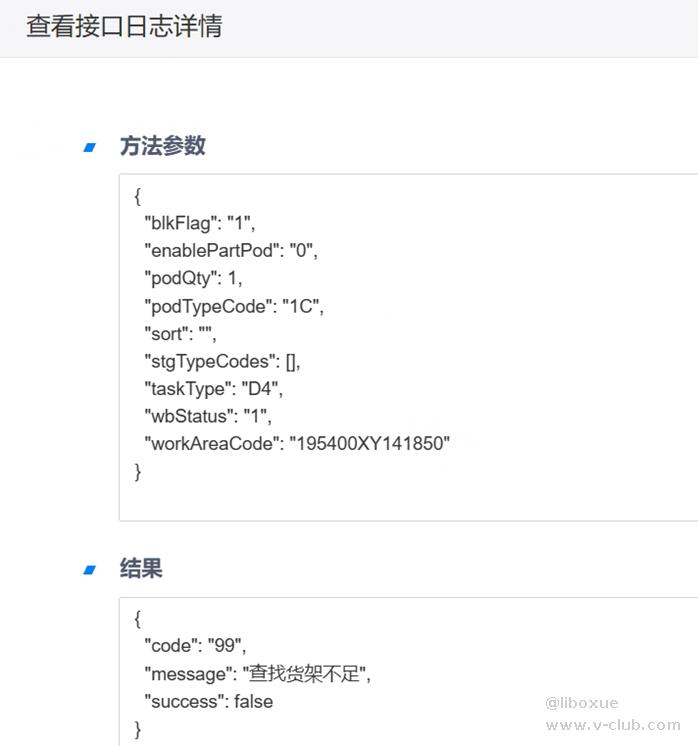

（图3）iwms接口日志详情

二、排查过程

前面1.2.章节已经确认需要呼叫一个货架类型为1C的全空货架，因此我们需要排查两个货架和仓位两个方面：

· 货架方面：该货架类型的初始化状态、是否出入冻结，是否全空仓位；

· 仓位方面：初始化状态、是否出入冻结、仓位空满标识、是否启动盘点或者理货标识

目前基线的仓位管理界面，无法同时筛选以上这几个条件，需要在Data View增加“入库冻结（系统）、出库冻结（系统）、盘点标识、理货标识”四个条件，增加配置方法如下：

步骤1：

打开Data View搜索仓位列表布局文件，然后点击设计；

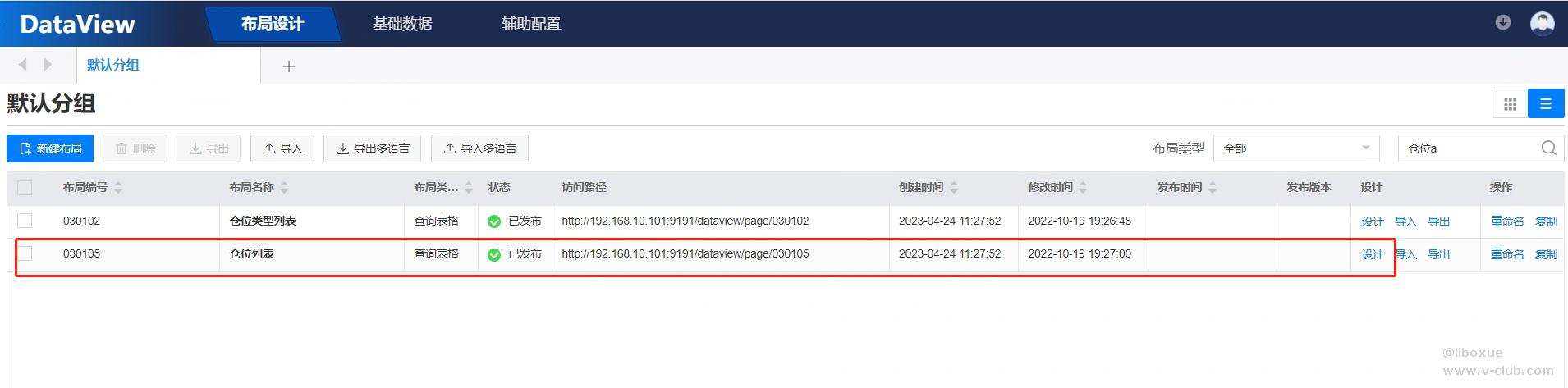

（图4）Data View布局文件

步骤2：

在左边表单元件栏拖拽一个“下拉框”到合适位置上，然后进入右上角的多语言，找到“入库系统（冻结）”默认的Key值为intoBlkSysFlag，填在元件标识和标签属性里面，即可该选择栏的中文名称。

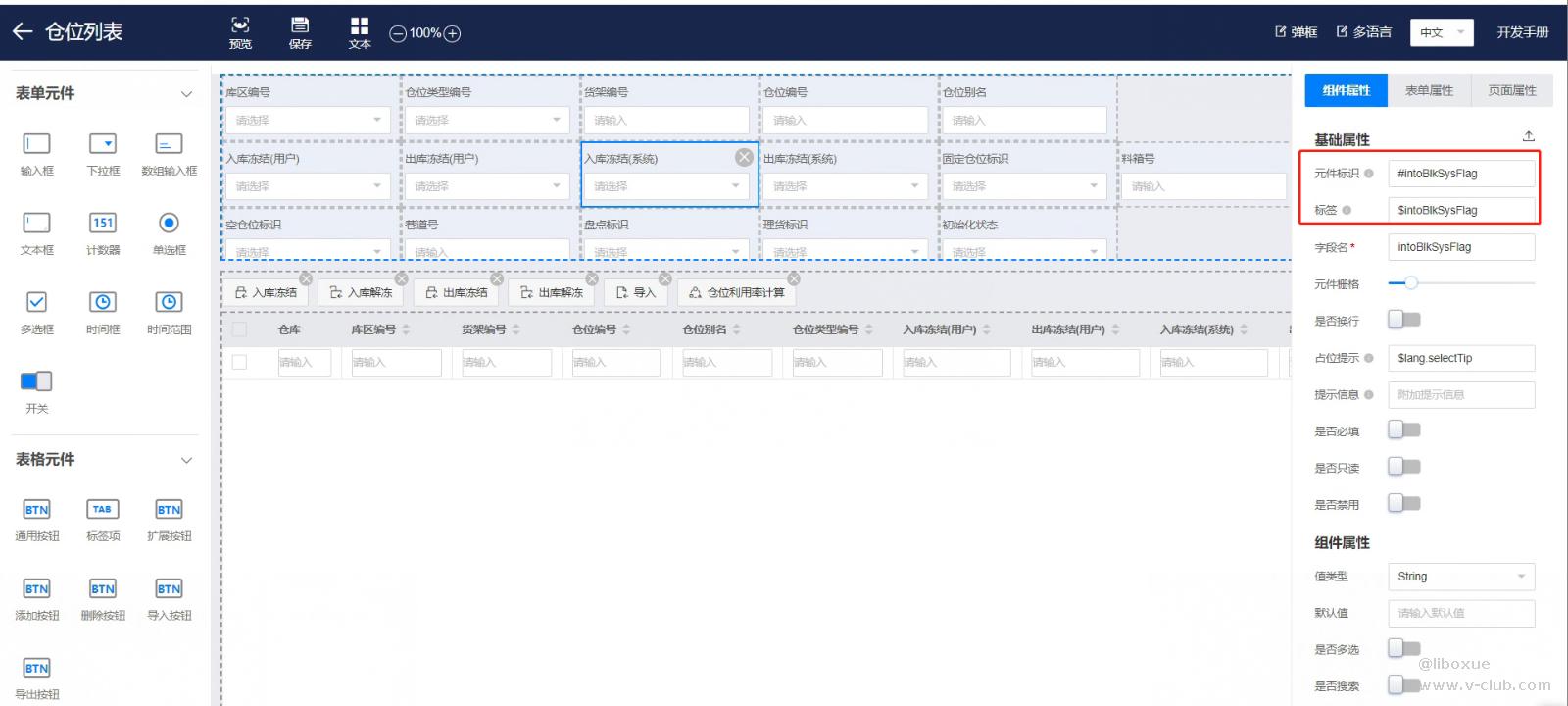

（图5）Data View布局设计界面

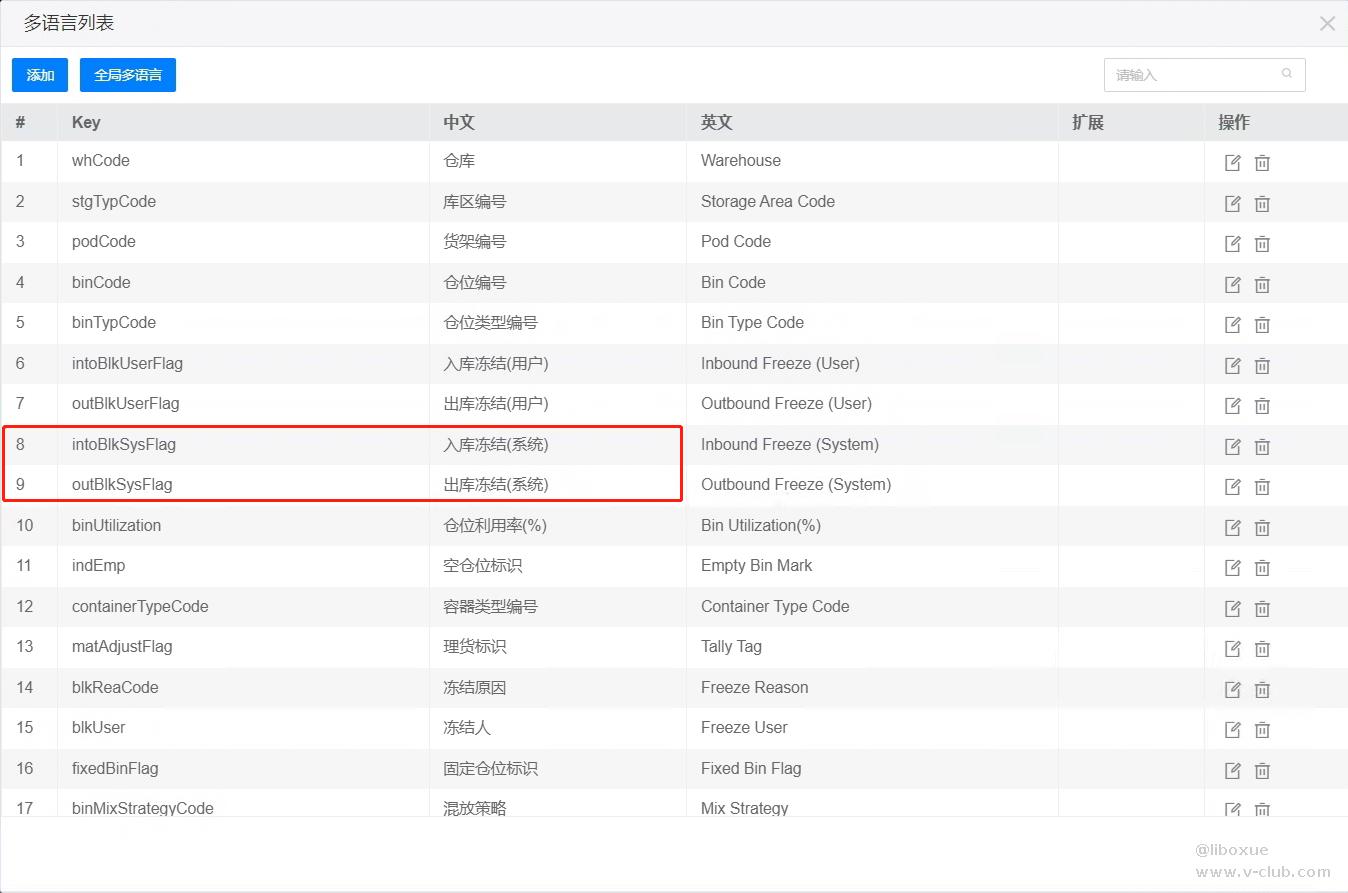

（图6）仓位列表界面多语言列表

步骤3：

字段名查看iwms数据库仓位表wms_stg_bin表，确认“入库系统（冻结）”对应的字段名为into_blk_sys_flag，因为前端界面赋值为驼峰格式，因为字段名属性填“intoBlkSysFlag”；

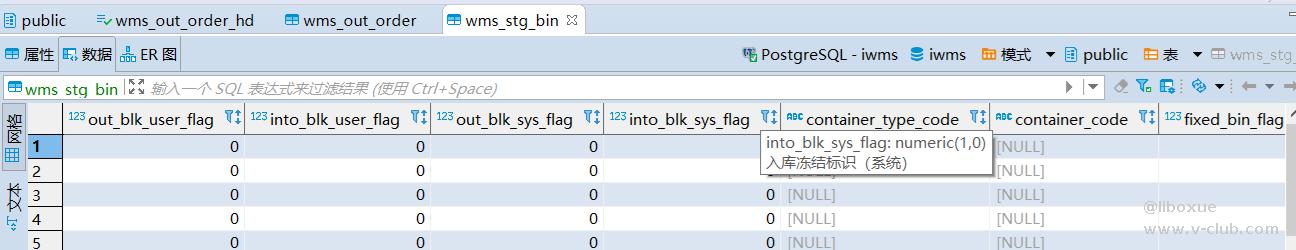

（图7）仓位表“入库系统（冻结）”字段名

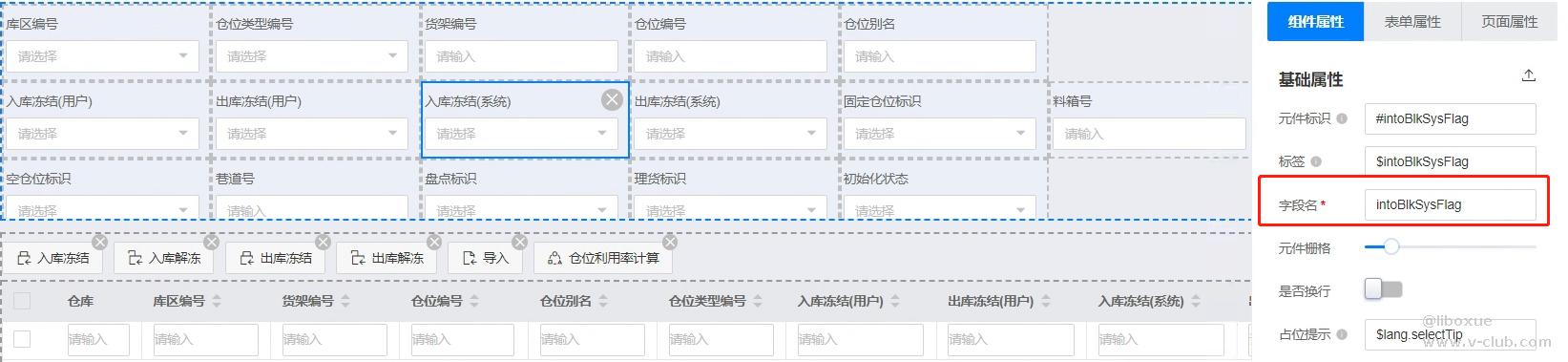

（图8）配置字段名

步骤4：

配置下拉框的选择项，因为入库系统（冻结）对应的值为：0未冻结、1已冻结，所以要配置两个下拉选择项，然后点击左上角“保存“，就完成配置流程。

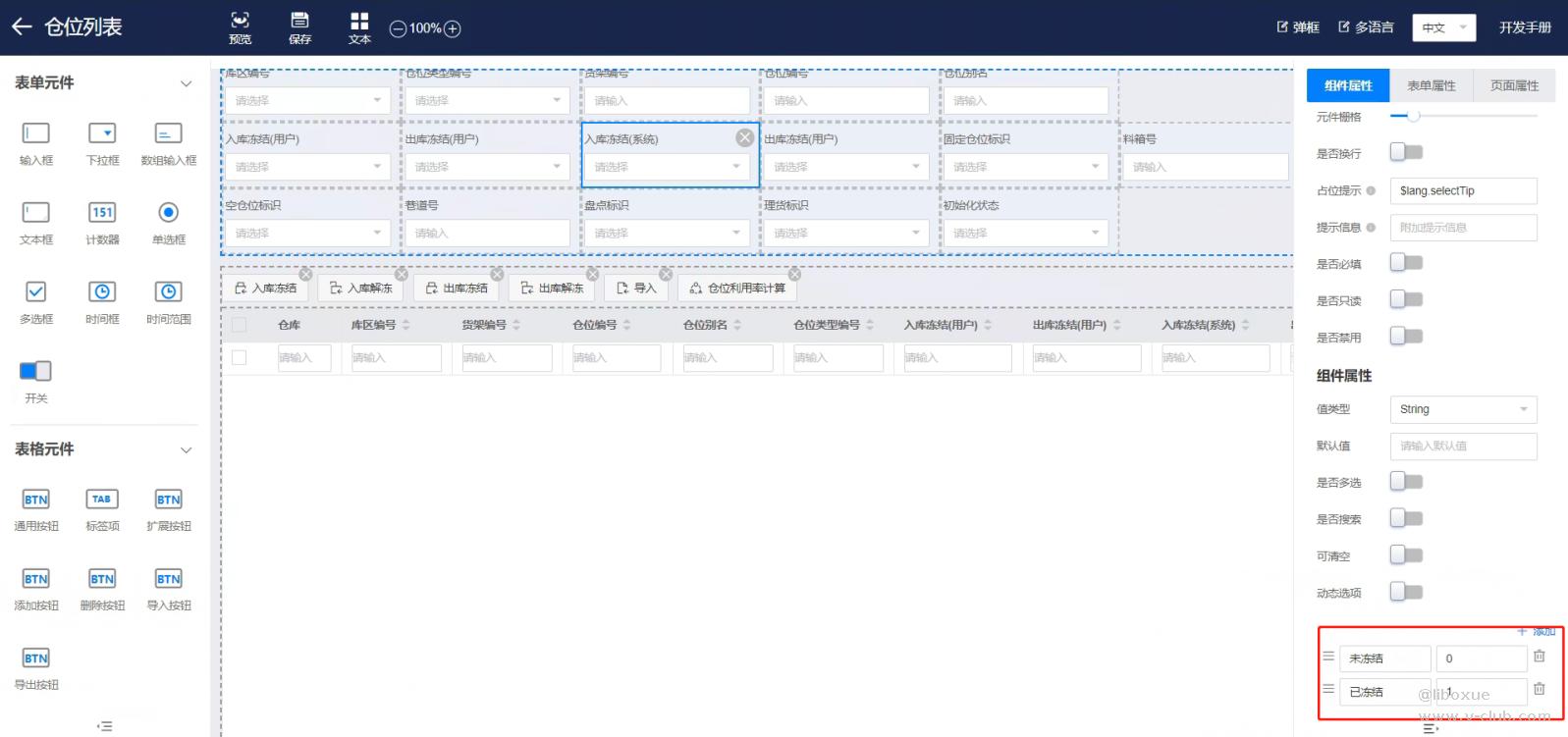

（图9）配置下拉框选择项

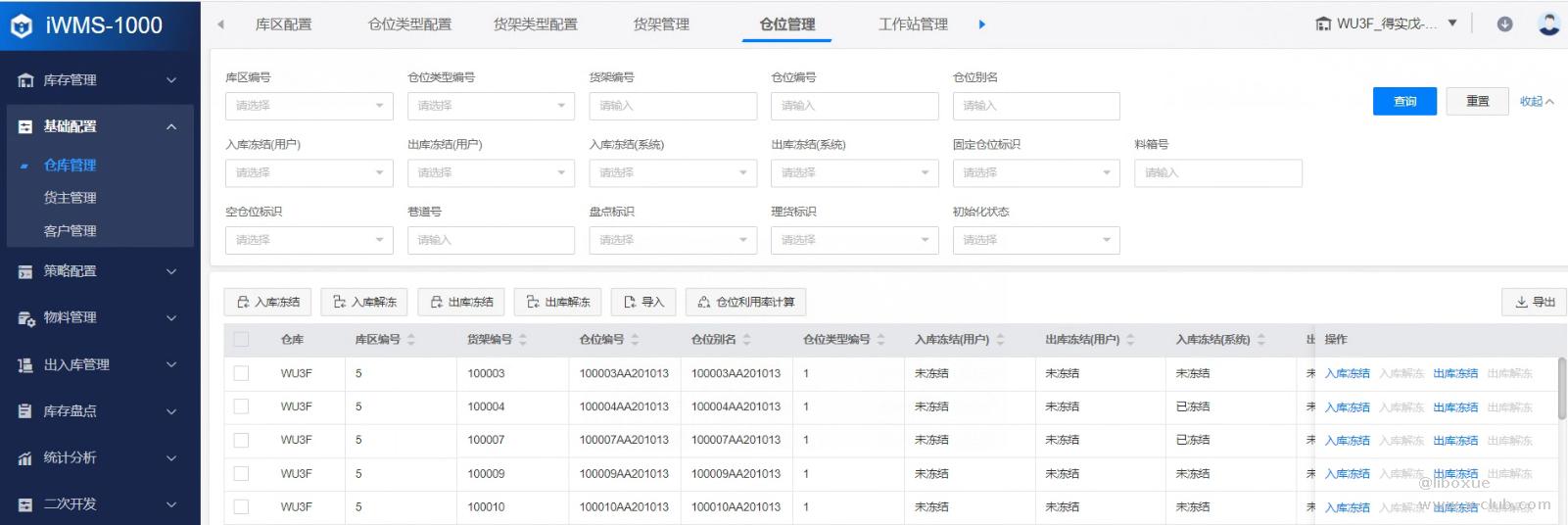

（图10）配置后的仓位管理界面

2.1 网页排除法

先在货架管理界面，筛选货架类型为“1C”、货架初始化状态为“已初始化”、出入库冻结（用户）状态为“未冻结”、选择全空货架。

· 如果查询出来可用货架数量为0，然后单独一一去掉查询条件，即可排除导致没有空货架的具体原因；

· 如果查询出来的可用货架数量非0，则需要到仓位管理界面上进一步排查原因。

（图11）货架管理界面

在仓位管理界面，筛选出入库冻结（用户）状态为“未冻结”、出入库冻结（系统）状态为“未冻结”、仓位选择“空仓”、盘点和理货标识为“未启动”，把在货架管理界面查询的货架号，复制黏贴填入货架编号号栏进行查询。

· 如果查询出来仓位数量为0，然后单独一一去掉查询条件，即可排除导致没有仓位的具体原因；

· 如果如果查询出来的可用仓位数量非0，则是iwms系统BUG，需要联系研发进行排查。

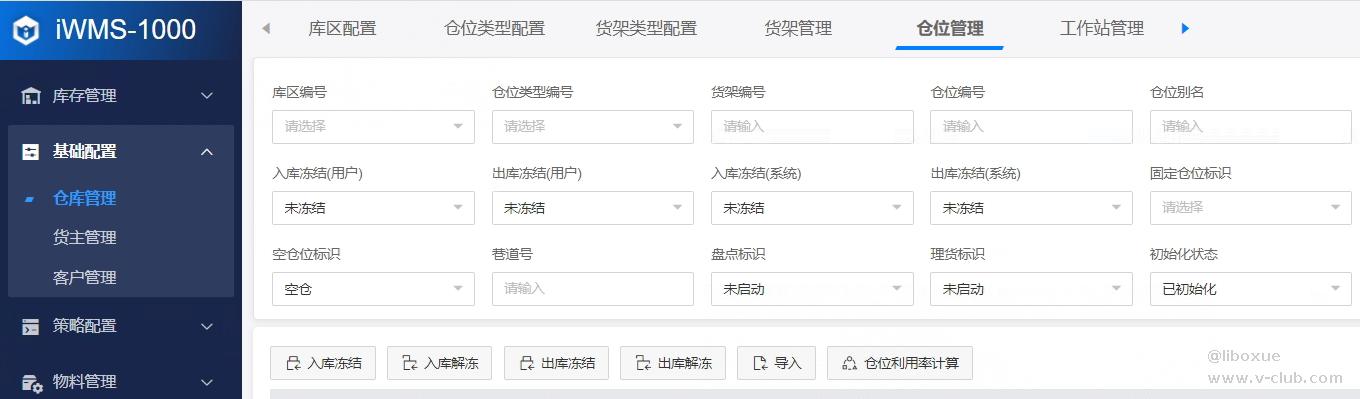

（图12）仓位管理界面

2.2 日志分析法

根据iwms接口日志报错时间点下载对应的wms_debug日志，然后在iwms日志搜报错“查找货架不足”，找到对应时间点报错内容“{"code":"99","message":"查找货架不足","success":false}”。然后标定进程号，往上面的日志行找到查询结果为0的SQL语句。

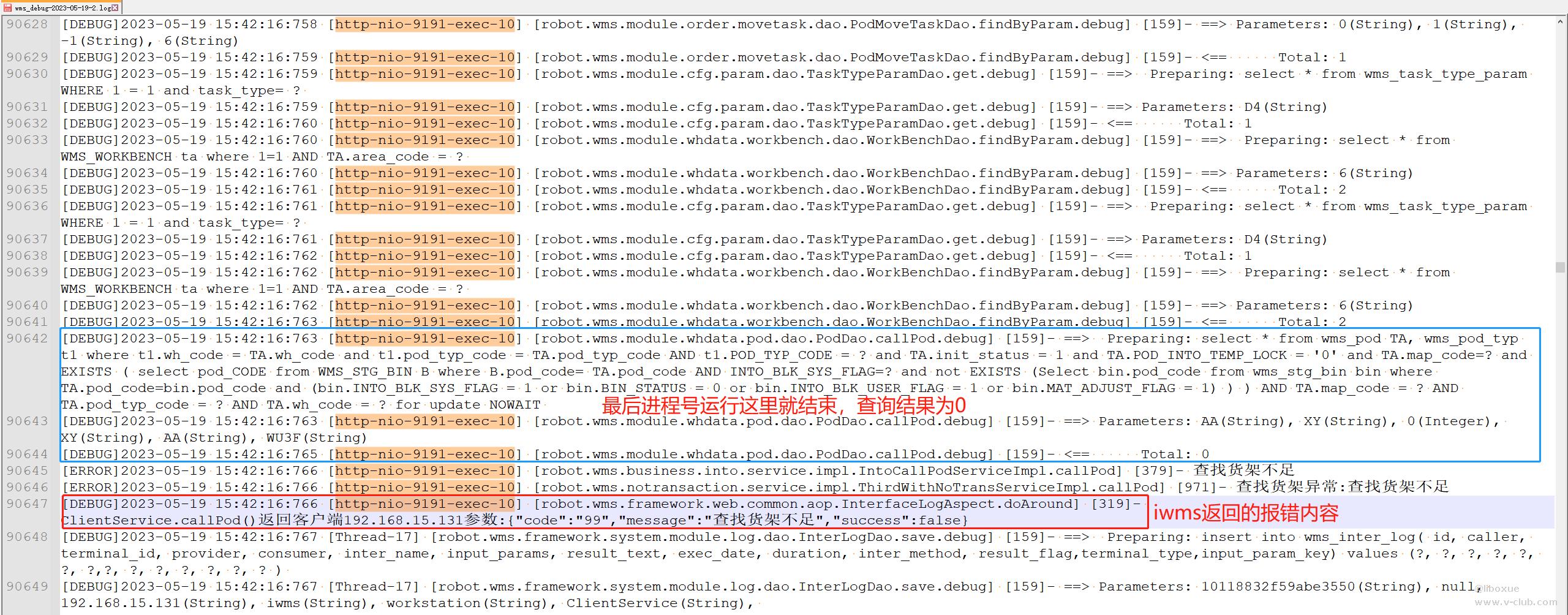

（图13）日志对应报错日志行

将SQL查询结果为0 的日志两个日志行单独复制出来，第一行是SQL语句格式，第二行的6个字符串是查询条件，每个值要按照顺序替换掉，第一行的日志行里面的问号？，然后用英文单引号包起来‘’，然后把select前面的内容都删除掉就可以得到拼接后的SQL语句；

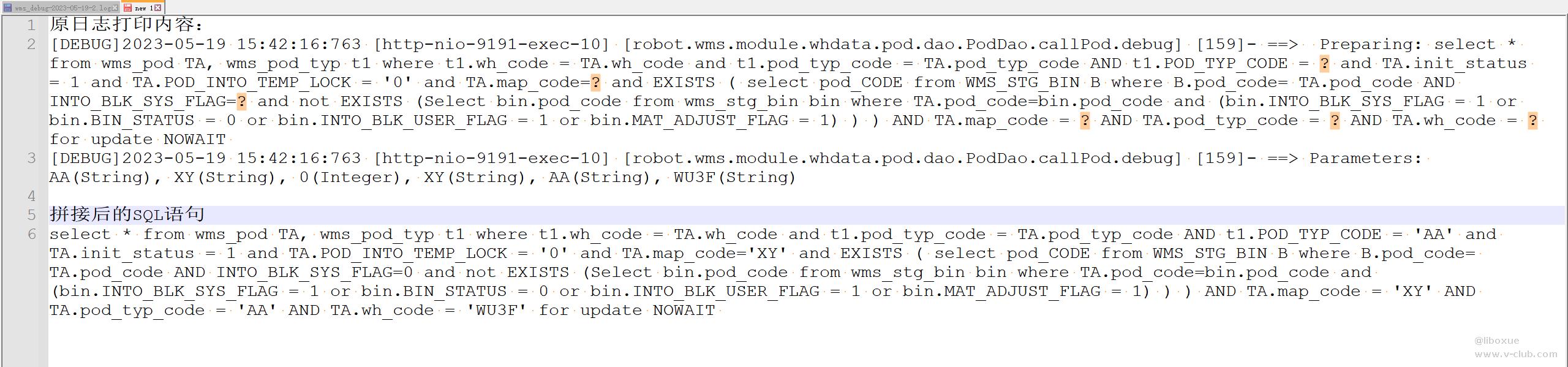

（图14）提取日志拼接SQL

连上iwms数据库，新建SQL编辑器把拼接后SQL复制进去，按Ctrl+A全选、再右键选择格式——格式化SQL。然后一段一段执行查询结果（and开头为一段），如果无查询结果的条件，就是该字段导致无法满足选到可用货架的原因。

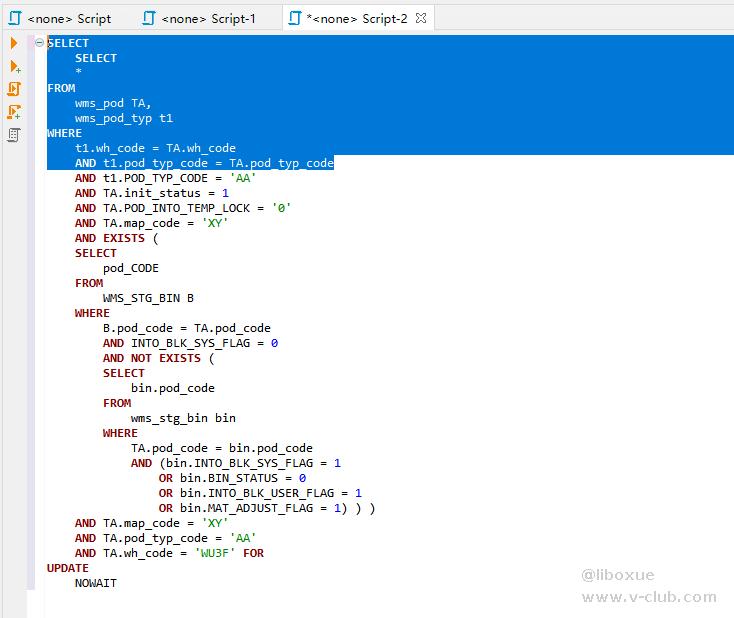

（图15）执行SQL查询

三、常用接口文档

3.1 呼叫货架

接口名	/wms/api/client/callPod
功能说明	工作站呼叫货架，支持空货架、非空货架、有库存货架
接口协议	http(s)/post
提供方	iWMS
调用方	客户端
请求参数	参数名		数据类型	最大长度	是否必填	备注
	workAreaCode		String	16	是	工作区编号（包含工作站）
	taskType		String	4	是	任务类型
	wbStatus		String	1	是	启停通知(0-停止呼叫1-循环呼叫 2-非循环呼叫)
	emptyContainerFlag		String	1	否	空容器出库必填
	channelFlag		String	1	否	巷到空货架出库必填
	停止呼叫下面条件不填
	blkFlag		String	1	是	呼叫货架后是否需要冻结仓位（1-是0-否）
	podQty		String	2	是	货架个数
	enablePartPod		String	1	否	是否挑选部分为空货架(1允许，0不允许),
	sort		String	4	否	仓位数量大小排序规则（只能为desc 或asc）
	查找货架的条件
	podTypeCode		String	2	否	货架类型
	podTypeCodes		Array		否	货架类型
	stgTypeCode		String	32	否	库区编号
	stgTypeCodes		Array		否	库区编号
	stgBinTypCode		String	2	否	仓位类型
	stgBinTypCodes		Array		否	仓位类型
	podCode		String	32	否	货架编号
	podCodes		Array		否	货架编号
	binCode		String	32	否	仓位编号
	binCodes		Array		否	仓位编号
	traceCode		String	32	否	容器编号
	traceCodes		Array		否	容器编号
	ownerCode		String	32	否	货主
	matCode		String	32	否	物料
	batchNum		String	32	否	批次
返回结果	code		Integer	2	是	结果码（0-成功）
	message		String	64	是	结果描述
备注	1、呼叫货架后是否需要冻结（1-是0-否）；根据场景选择，如出入库，需要冻结，防止被其他呼叫查到；如自由搬运，不需要锁定，可同时呼叫到； 2、支持指定呼叫、循环呼叫、停止呼叫；
示例	请求参数	循环呼叫 {   "blkFlag": "1",   "enablePartPod": "0",   "podQty": 1,   "podTypeCode": "B2",   "sort": "",   "stgTypeCode": "T2",   "taskType": "D1",   "wbStatus": "1",   "workAreaCode": "WW" } 停止呼叫 {   "taskType": "G1",   "wbStatus": "0",   "workAreaCode": "064391CC032299" } 指定呼叫 {   "blkFlag": "0",   "podCodes": [     "400001"   ],   "taskType": "M1",   "wbStatus": "2",   "workAreaCode": "WW" }
	返回结果	{   "code": "0x89600000",   "message": "OK.",   "success": true }

3.2 申请空货架接口

接口名	/applyForEmptyPod
功能说明	呼叫空货架时，向WMS申请空货架
接口协议	REST
提供方	第三方
调用方	TPS
请求参数	参数名		数据类型	最大 长度	是否必填	备注
	reqCode		String	32	是	请求编号，每个请求都要一个唯一编号， 同一个请求重复提交， 使用同一编号。由第三方系统提供
	reqTime		String	20	是	请求时间截 格式: “yyyy-MM-dd HH:mm:ss”。由第三方系统提供
	clientCode		String	16	否	客户端编号，如PDA，HCWMS等。由TPS告知第三方系统
	tokenCode		String	64	否	令牌号, 由调度系统颁发。由TPS告知第三方系统
	podTyp		String	32	是	货架类型
	podNum		String	32	是	货架个数
	callTyp		String	32	是	呼叫类型 1． 允许非空货架 2． 必须是空货架
应答	code		String			返回码
	message		String			返回消息
	reqCode		String			请求编号
	data		String[]			仓位编号列表返回
备注
示例	请求	POST http://IP:PORT/services/agv/agvCallbackService/applyForEmptyPod {"reqCode":"", "reqTime":"", "clientCode":"", "tokenCode":"", "podTyp":"1", "username":"", "podNum":"", "callTyp":"" }
	应答	{ "code": “0”, "message": "成功", "reqCode": "1541954B96B1112", "data": [ "100001AAXXXXX", "100002AAXXXXX", "100003AAXXXXX" ] }
