博图半导体SOP封装视觉检测方案
本方案为山东博图光电依托海康视觉核心技术,针对5×6mm小型SOP封装半导体芯片打造的一体化高精度视觉检测方案。采用轨道+载带双工位架构,一站式完成管脚精密测量与字符缺陷检测,兼顾量产效率与微米级检测精度,适配半导体封装后段全检量产需求,可有效管控产品品质、降低不良流出风险。

本方案为山东博图光电依托海康视觉核心技术,针对5×6mm小型SOP封装半导体芯片打造的一体化高精度视觉检测方案。采用轨道+载带双工位架构,一站式完成管脚精密测量与字符缺陷检测,兼顾量产效率与微米级检测精度,适配半导体封装后段全检量产需求,可有效管控产品品质、降低不良流出风险。

一、需求描述:

1、PCB板尺寸:5*6mm左右;

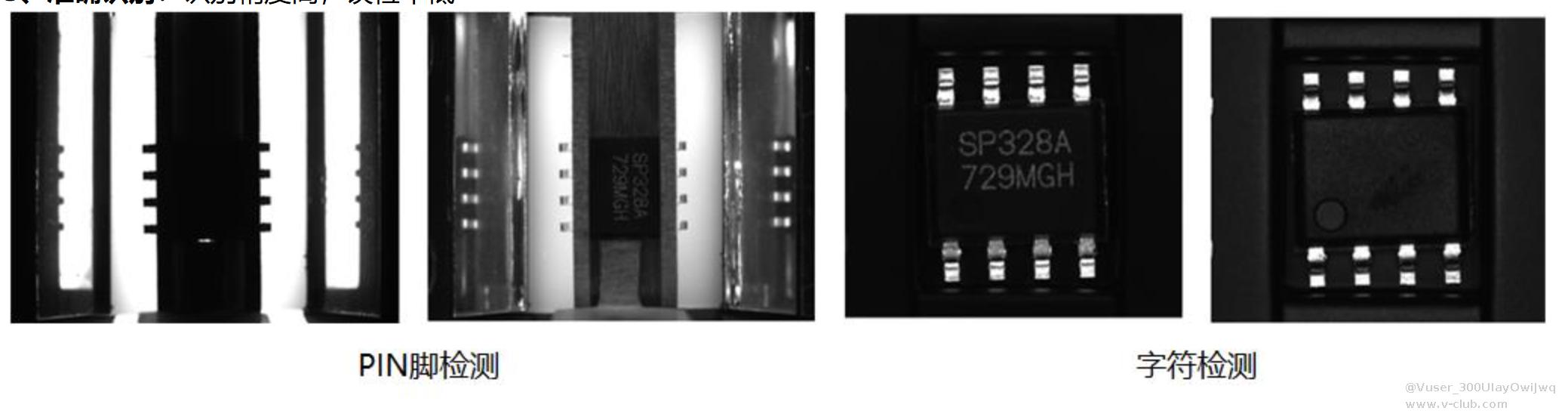

2、轨道工位主要实现管脚测量,其次实现字符检测,载带工位主要实现字符检测,其次实现管脚测量;

3、字符检测包括能检测混杂、倾斜、对比度、缺少、子模缺损等项目;

4、管脚测量包括长度/宽度/间距/共线度/站立度/共面度等内容;

二、技术要求:

1、识别精度<0.0144mm/pixel,理想识别率>99.5%;

2、PIN脚测量动态GRR<10%;

3、字符OCV初检误判率小于0.05%。

三、方案优势:

1、高效检测:实现字符检测、管脚测量为一体的高效率解决方案

2、方案灵活:多种光源灵活组合,成像效果好

3、准确识别:识别精度高,误检率低

四、方案架构:

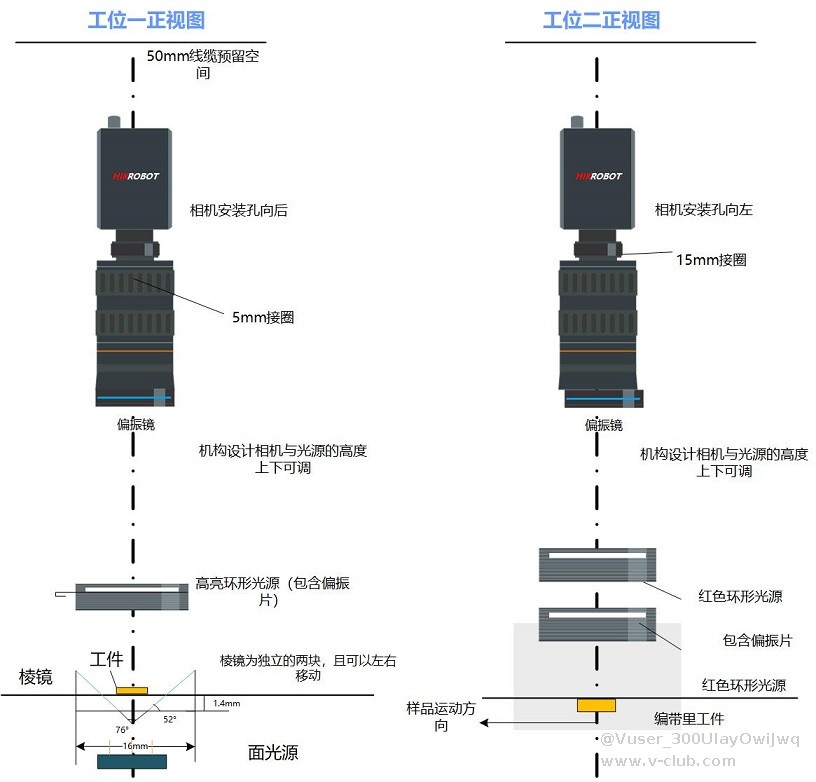

半导体SOP封装检测系统采用双工位采集图像,工位一为轨道工位、工位二为载带工位,分别配置一个130万像素工业相机,分别配备焦距50mm、25mm的镜头、工位一采用包含偏振片的高亮环形光源及面光源组成的组合光源,工位二采用两个红色环形光源,安装在固定支架上。
