关节机器人SDK开发流程和环境搭建

一、设备连接接口流程

关节机器人SDK按照功能实现不同，分成八个模块，分别为：控制器模块、用户模块、文件传输模块、系统模块、程序模块、运动模块、调试模块、参数设置模块。第三方应用可以通过SDK提供的接口从关节机器人控制器中获得对应的服务。

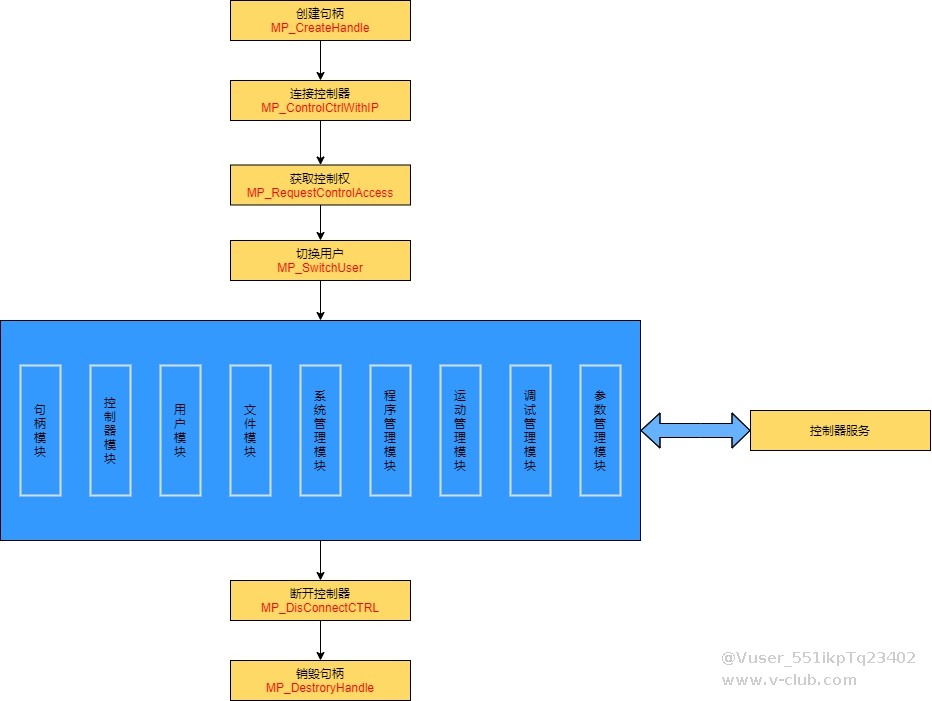

调用功能接口前，需先连接控制器，并切换至具有操作权限的用户角色。具体流程如下图所示：

详细步骤

1. 调用MP_CreateHandle 接口创建句柄。
2. 调用MP_ConnectRobotWithIP 连接控制器。
3. 连接上控制器后，默认以操作员（Operator）权限登录，进行具体操作需要调用MP_SwitchUser 接口，切换到示教员（Programmer）或以上权限。
4. 根据需要完成的功能调用各个模块的接口，最终完成功能调用。断开控制器、销毁句柄。

指令协议接口说明如下:

1. 创建句柄接口：MP_CreateHandle ，成功返回句柄值，失败返回NULL。
2. 连接控制器接口：MP_ConnectRobotWithIP ，控制器的IP和端口格式为："192.168.2.64:9000"。
3. 获取控制权接口：用户获取可操作控制器的权限，默认不具备操作权限。
4. 切换用户接口：MP_SwitchUser ，切换其他的用户进行操作，默认用户一些权限不具备。
5. 协议指令接口：支持一些涉及机器人操作的相关指令。
6. 协议指令接口返回响应操作的结果，失败可以查询具体错误码
7. 断开控制器接口：MP_DisconnectRobot ，断开与控制器的连接。
8. 销毁句柄接口：MP_DestroyHandle ，销毁MP_CreateHandle 创建的句柄。

三、异步接口调用流程

关节机器人SDK提供很多的协议指令接口，异步指令协议接口调用流程如下：

指令协议接口说明如下:

1. 创建句柄接口：MP_CreateHandle ，成功返回句柄值，失败返回NULL。
2. 连接控制器接口：MP_ConnectRobotWithIP ，控制器的IP和端口格式为："192.168.2.64:9000"。
3. 获取控制权接口：用户获取可操作控制器的权限，默认不具备操作权限。
4. 切换用户接口：MP_SwitchUser ，切换其他的用户进行操作，默认用户一些权限不具备。
5. 协议指令接口：支持一些涉及机器人操作的相关指令。
6. 协议指令接口返回响应操作的结果，失败可以查询具体错误码
7. 断开控制器接口：MP_DisconnectRobot ，断开与控制器的连接。
8. 销毁句柄接口：MP_DestroyHandle ，销毁MP_CreateHandle 创建的句柄。

四、文件传输调用流程

关节机器人SDK提供多种不同类型的文件上传接口，文件上传接口调用流程如下：

异步文件上传调用接口说明如下：

1.  创建句柄接口：MP_CreateHandle ，成功返回句柄值，失败返回NULL。
2. 设置上传文件回调函数：MP_SetUserCallback ，回调函数类型为MP_CALLBACK_FUN_UPLOAD
3. 连接控制器接口：MP_ConnectRobotWithIP ，控制器的IP和端口格式为："192.168.2.64:9000"。
4. 获取控制权接口：用户获取可操作控制器的权限，默认不具备操作权限。
5. 切换用户接口：MP_SwitchUser ，切换到示教员及以上的用户。
6. 异步上传文件接口：调用MP_UploadFile 接口异步上传文件。
7. 等待上传文件回调函数推送上传结果。
8. 断开控制器接口：MP_DisconnectRobot ，断开与控制器的连接。
9. 销毁句柄接口：MP_DestroyHandle ，销毁MP_CreateHandle 创建的句柄。

关节机器人SDK提供不同类型回调接口，数据回调、状态回调等，回调接口调用流程如下：

状态回调调用接口如下：

1.  创建句柄接口：MP_CreateHandle ，成功返回句柄值，失败返回NULL。
2. 连接控制器接口：MP_ConnectRobotWithIP ，控制器的IP和端口格式为："192.168.2.64:9000"。
3. 获取控制权接口：用户获取可操作控制器的权限，默认不具备操作权限。
4. 切换用户接口：MP_SwitchUser ，切换到示教员及以上的用户。
5. 设置状态回调接口：MP_SetUserCallback 先设置回调函数
   通用回调函数支持的类型：
   • MP_CALLBACK_FUN_ALARM // 告警回调
   • MP_CALLBACK_FUN_OUTPUT // 调试输出回调
   • MP_CALLBACK_FUN_PROGRAM_STATUS // 程序信息回调
   • MP_CALLBACK_FUN_ROBOT_STATUS // 机器人状态回调
   • MP_CALLBACK_FUN_CONNECT_STATUS // 连接状态回调
   • MP_CALLBACK_FUN_MOTION_STATE // 运动SDK回调
   • MP_CALLBACK_FUN_PARAM_UPDATE // 参数更新回调
   • MP_CALLBACK_FUN_LOAD_IDENTIFIY // 负载辨识回调函数
   • MP_CALLBACK_FUN_DOWNLOAD // 文件下载回调函数
   • MP_CALLBACK_FUN_UPLOAD // 文件上传回调函数
   • MP_CALLBACK_FUN_TIME // 时间回调函数
6. 用户设置的状态函数获取状态信息。
7. 断开控制器接口：MP_DisconnectRobot ，断开与控制器的连接
8. 销毁句柄接口：MP_DestroyHandle ，销毁MP_CreateHandle 创建的句柄。

编程接口库使用C++编写，Visual Studio 2017 编译，64位，接口库文件夹包含以下文件夹：

• Demo：存放示例代码
• Docs：存放文档、手册
• Include：存放库头文件
• Libs：存放库文件
• License：存放许可证文件
• Res:存放其他文件

头文件：

• MP_Public_API.h ：关节机器人SDK公共开发接口
• MP_Public_Struct.h ：关节机器人SDK公共数据定义
• MP_Public_Defines.h ：关节机器人SDK公共数据定义
• MP_Public_Error.h ：关节机器人SDK公共错误码
• MP_Motion_API.h ：关节机器人运动SDK开发接口
• MP_Motion_Struct.h ：关节机器人运动SDK数据定义
• MP_HAR_API.h ：HAR关节机器人开发接口
• MP_HAR_Struct.h ：HAR关节机器人数据定义
• MP_IO_API.h ：关节机器人IO开发接口
• MP_IO_Struct.h ：关节机器人IO数据定义

库文件：

• MPSDK_PUBLIC_COMPAT.dll：机器人PC二次开发兼容性动态库
• MPSDK_PUBLIC_COMPAT.lib：机器人PC二次开发兼容性链接文件
• MPSDK_ADAPTER.dll：机器人PC二次开发动态适配库
• MPSDKV212.dll：机器人PC二次开发2.1.2基线版本库文件
• MPSDKV220.dll：机器人PC二次开发2.2.0基线版本库文件
• MPSDK_LOG.dll：机器人PC二次开发日志库

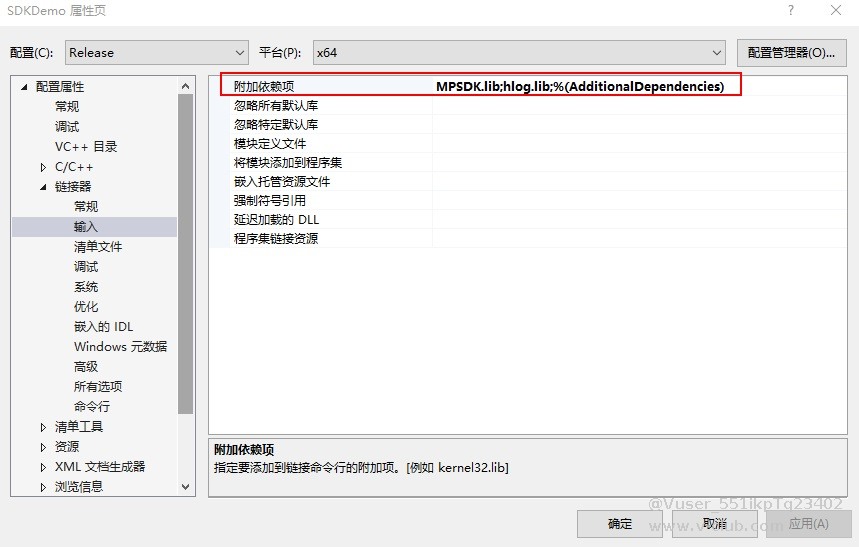

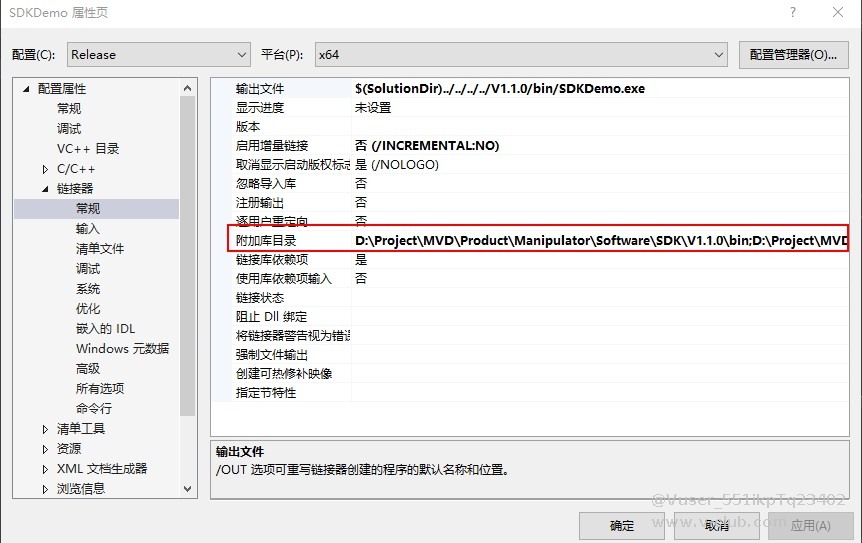

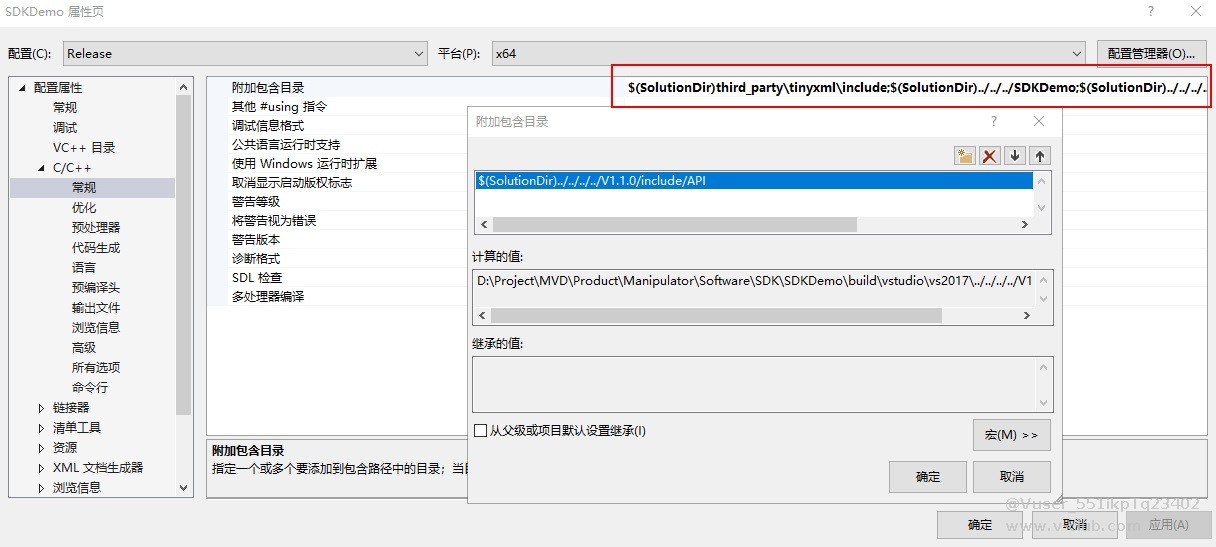

请安装Visual Studio 2017，并同时选择安装所有C++类库。

二、开发配置
