一、项目场景

     一台相机通过移动平台，依次移到产品多个被测点拍照识别，最后回到原点等待下一个产品。

二、显示需求

     在开始检测前，首先清空上一个产品的图像显示，然后每拍一张显示并保留新图像，直到显示所有图像。

三、实现方法

     1.分支流程

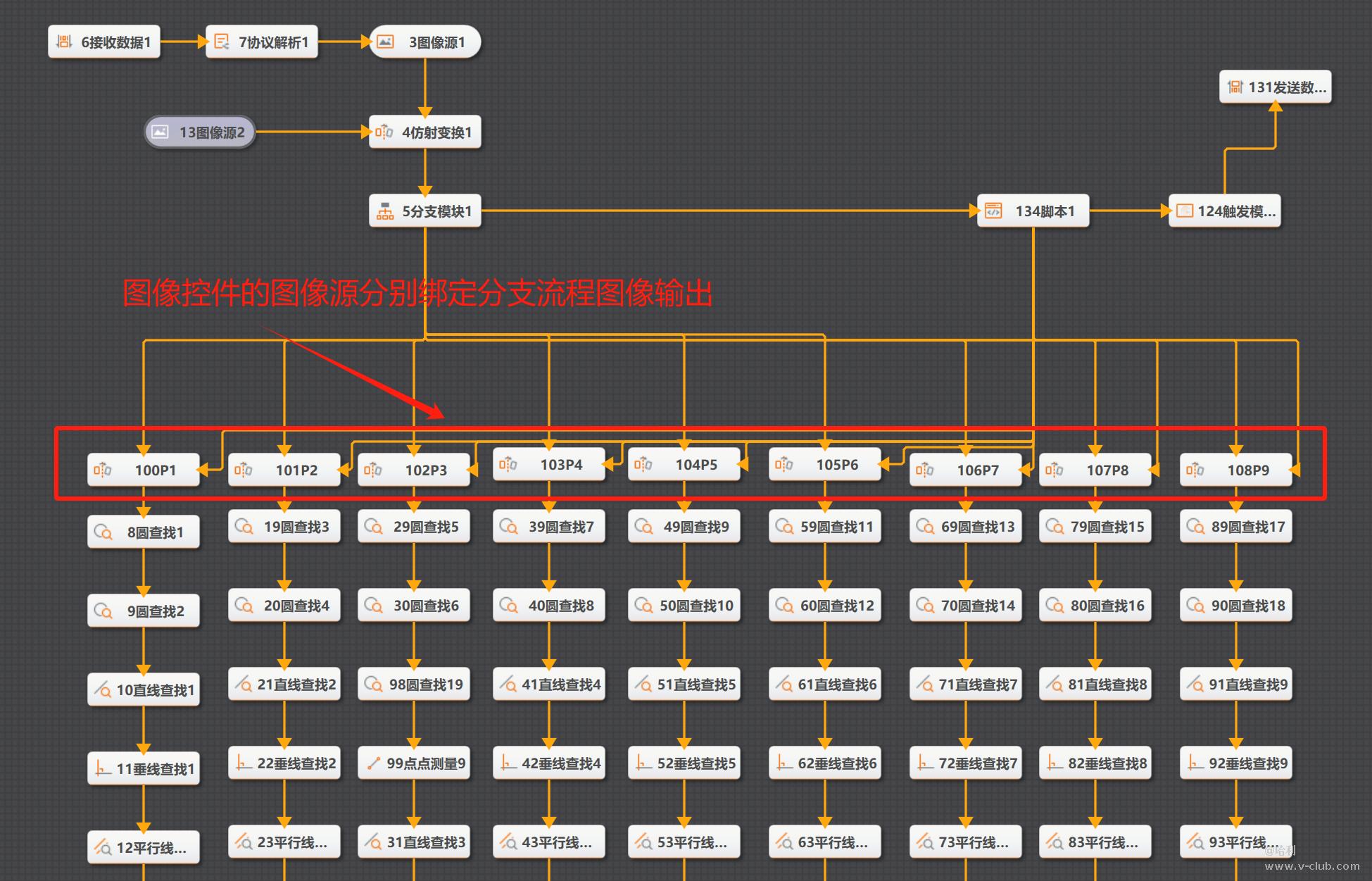

         提供不同的检测需求及对应的图像输出。如下图P1至P9为仿射变换模块，按此顺序依次执行；在初始化时，执行脚本分支更新图片。

    2.图像保留

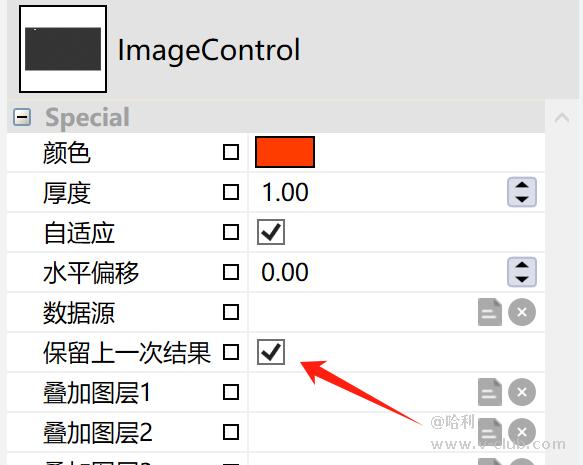

        这个比较简单，如果是图像控件，勾选保留上一次结果即可如下图；如果是多图像控件，默认保留上一次结果。本文使用多图像控件

    3.图像清空

        这一步是本文的关键，想到的方法：

            1.直接清空运行界面的多图像控件——未提供相应接口❌

            2.修改绑定的仿射变换模块的输出图像——该属性可读不可写❌

            3.修改绑定的仿射变换模块的输入图像——可直接写入✔️

         多次试错后，采用第三种方法来实现图像清空的功能。

          思路：执行一次本流程，且分支到脚本模块，通过脚本给每一个仿射变换模块的输入图像属性写入一张背景图，直到流程结束运行界面随之更新图像。

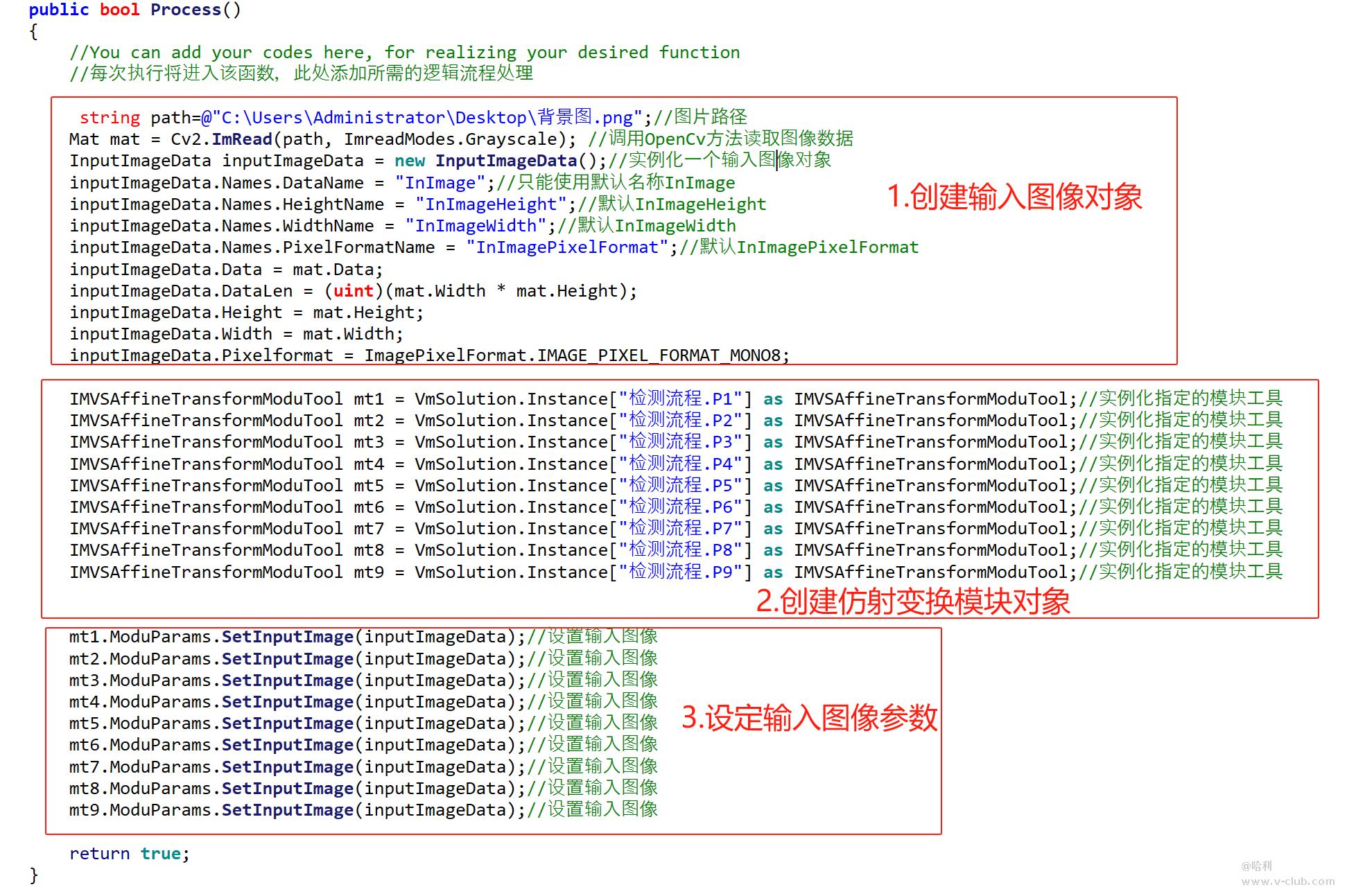

        贴上关键代码⬇️

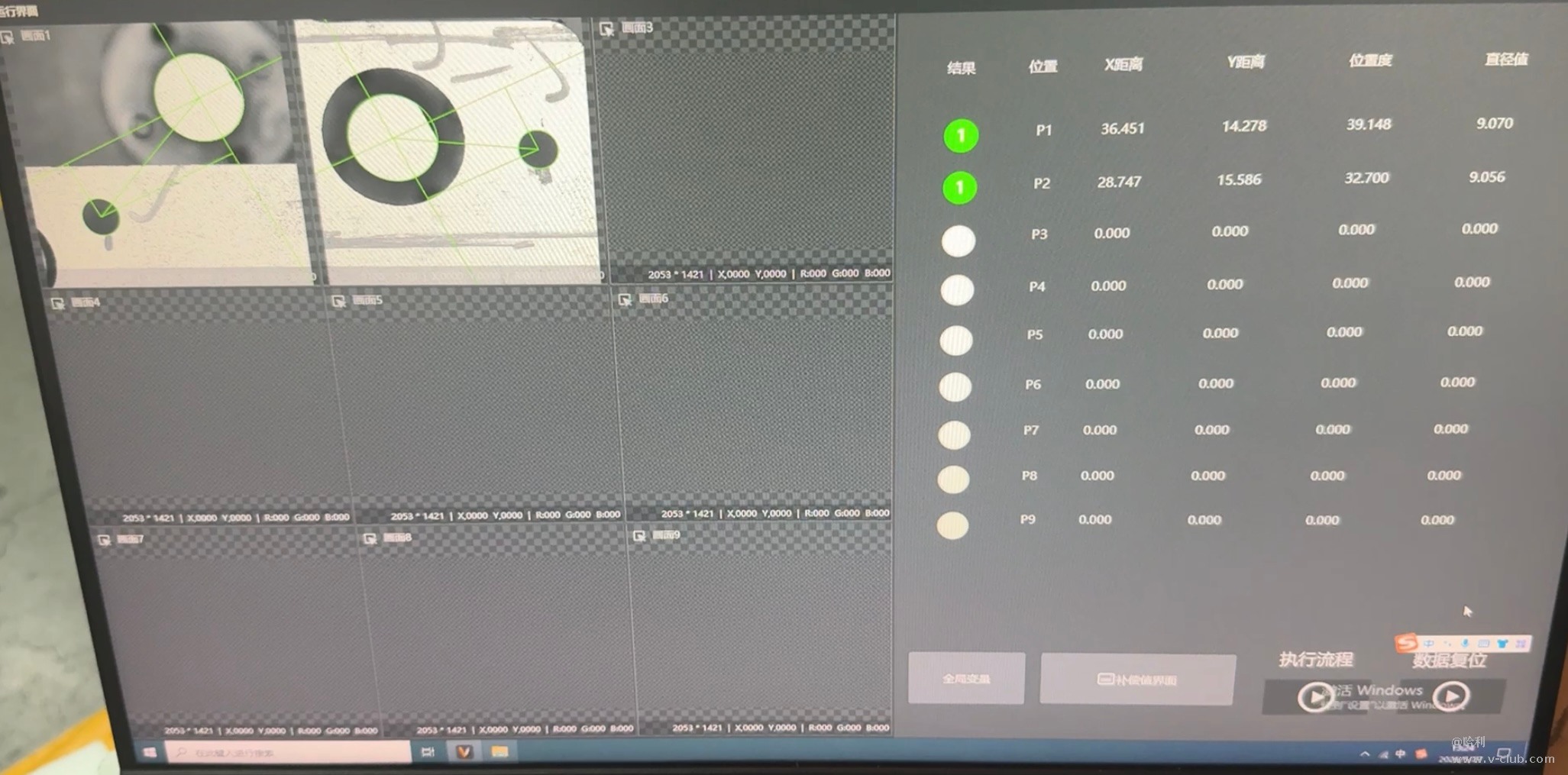

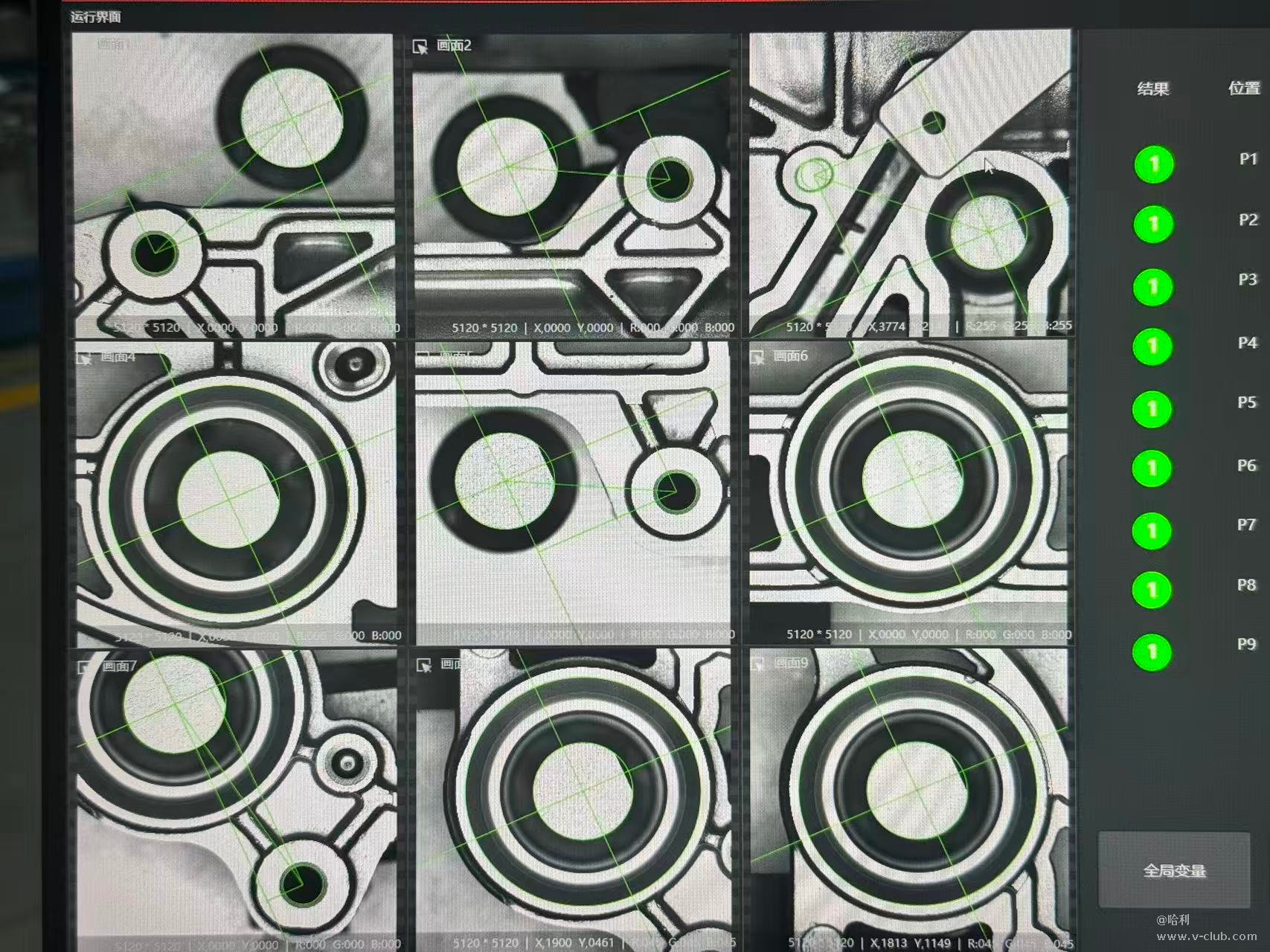

四、界面显示

VM3.4.0版本

        注：动态显示效果，见附件⬇️⬇️
