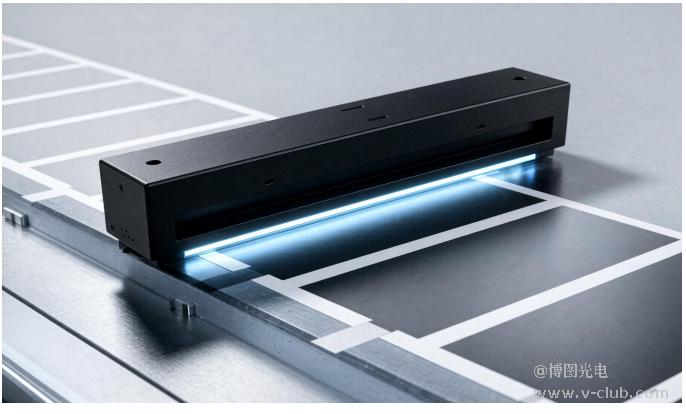

在工业智能制造浪潮下，卷材、宽幅板材、连续物料的在线质检需求持续爆发。传统线扫相机搭配镜头的方案，普遍存在系统体积庞大、边缘畸变、调试复杂、多相机拼接带来拼接误差等痛点，制约产线检测效率与良率提升。CIS接触式微距线扫相机将光源、棒状透镜阵列、光电传感器高度集成，实现1:1无畸变成像，以紧凑结构、宽幅适配、微米级高精度，成为工业在线检测的优选视觉方案。

一、核心技术优势：

1. 1:1原生无畸变成像 无镜头畸变，全幅面图像还原真实，边缘细节同样清晰，减少后期图像处理校正工作量，适配高精度测量与缺陷识别场景。

2. 丰富分辨率与宽幅覆盖 分辨率覆盖3002400dpi，像素尺寸84μm~10.5μm；扫描幅宽54.9mm2754mm，支持单相机大宽幅零拼接，也支持多单元拼接定制，从小幅标签到大尺寸卷材均可适配。

3. 集成光源，简化系统集成 光源内置一体化设计，输出光照均匀稳定，无需额外复杂打光方案，缩短设备开发周期。

4. 多接口、高行频，适配高速产线 支持GigE、10GigE、CameraLink多种接口；黑白相机最高行频可达164kHz，万兆网高速型号满足超高速流水线采集；彩色模式出厂可配置，彩色行频为黑白的1/3，兼顾色彩识别与采集速度。

5. 多档位景深与工作距离可选 工作距离0.315mm，景深±0.3~±1.2mm，覆盖打印机近距离扫描、中等距离工业检测等不同工况，兼容卷材轻微抖动、翘曲的生产现场。

6. 灵活定制能力 可针对客户特殊幅宽、光源、接口、特殊工况做定制开发，适配非标设备开发需求。

二、全行业落地应用场景

1、新能源锂电行业

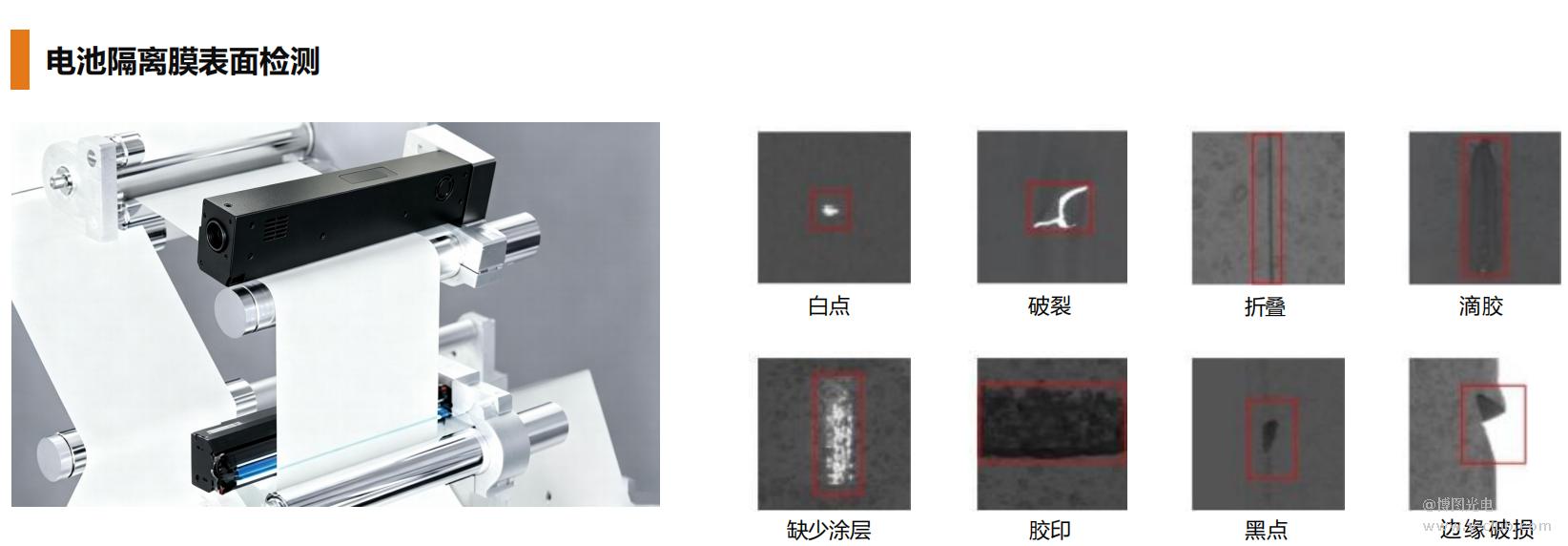

针对电池隔离膜、电极极片开展在线检测，精准识别滴胶、涂层缺失、胶印、破损、异物、边缘缺损、褶皱凹坑等微米级缺陷。单相机最大1976mm宽幅零拼接覆盖，消除拼接误差，稳定捕捉μm级瑕疵，助力头部电池厂商把工艺良率提升至99.8%，降低整体运维成本。同时适配涂布机、隔膜分切、极片模切等关键工序在线监控。

2、印刷包装&数码UV打印

印刷质检：标签、票据、包装材料、防伪印刷品全幅面检测，识别脏污、划伤、套印偏差、色彩偏差、密封瑕疵，强大抗干扰能力，保障高速印刷产线质量。纸币、复杂防伪图案也可实现高精度色彩还原与细节捕捉。

UV打印机对位引导：替代传统线扫+远心镜头方案，实现±5丝对位精度，解决材料形变、平台误差造成打印错位、套色不准；布匹切割引导场景，实时识别布料边缘，跟随布料拉伸变形自动校正切割路径，保障切割精度。

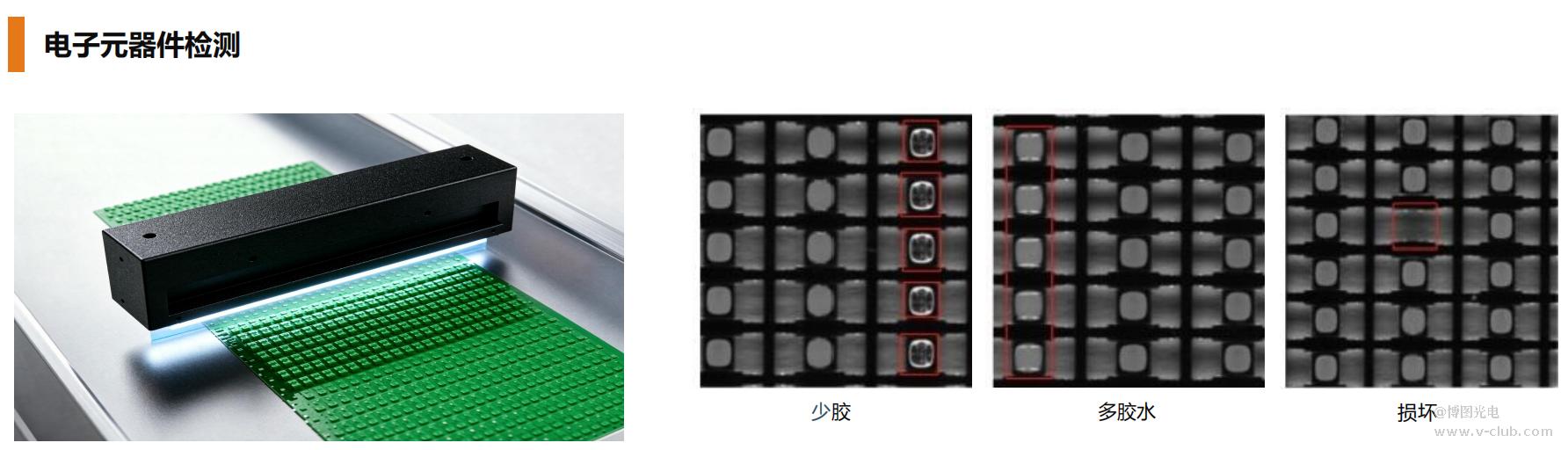

3、PCB与半导体行业

PCB验孔检测：1200dpi高解析相机，搭配多角度协同光源，清晰捕捉通孔、盲孔内壁细节，检测数据实时反馈钻孔设备，实现钻孔工艺优化与质量全追溯。

半导体引线框架检测：狭小空间内加装检测系统，检出基材脏污、划痕、异物，缺陷追溯反向优化工艺，提升产品良率。

Wafer晶圆宏观缺陷检测：2400dpi/10μm高解析型号，分时频闪均匀照明，完成晶圆宏观缺陷快速无损检测，在多道工序提前预警缺陷，优化晶圆产出良率。

4、纺织、木材、皮革、屏幕等表面检测

纺织布面：识别白点、黑点、破洞、褶皱、毛刺等面料缺陷；

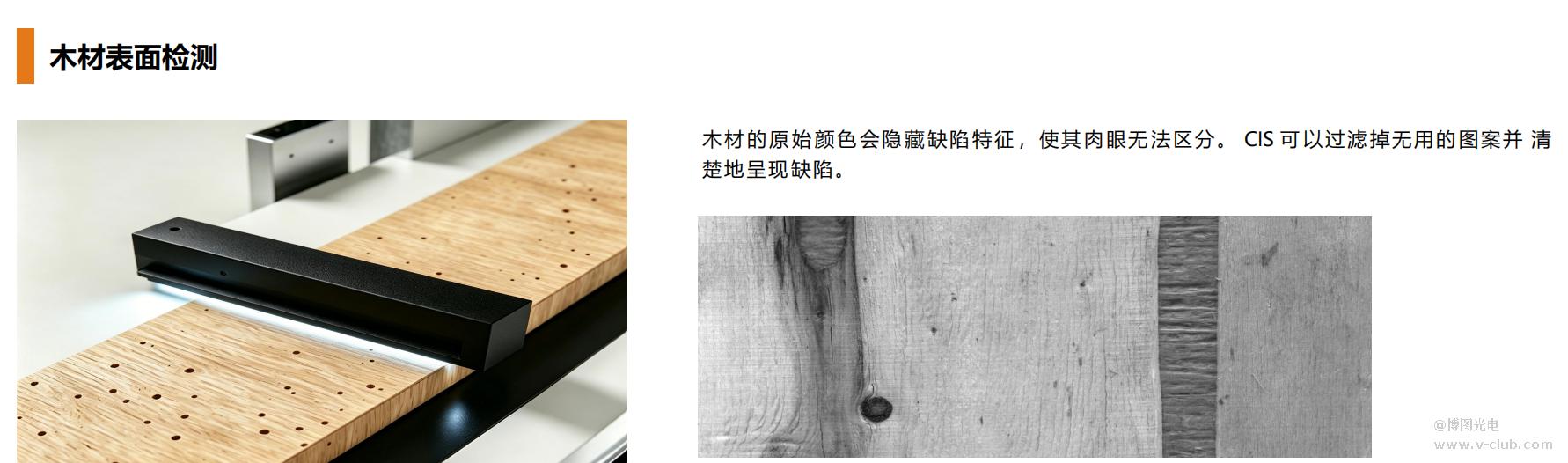

木材检测：过滤木材本身纹理干扰，剥离底色干扰，把隐藏的裂纹、凹坑缺陷清晰显现；

皮革检测：捕捉脱线、针孔、虫卵等肉眼不易分辨的凹凸类缺陷；

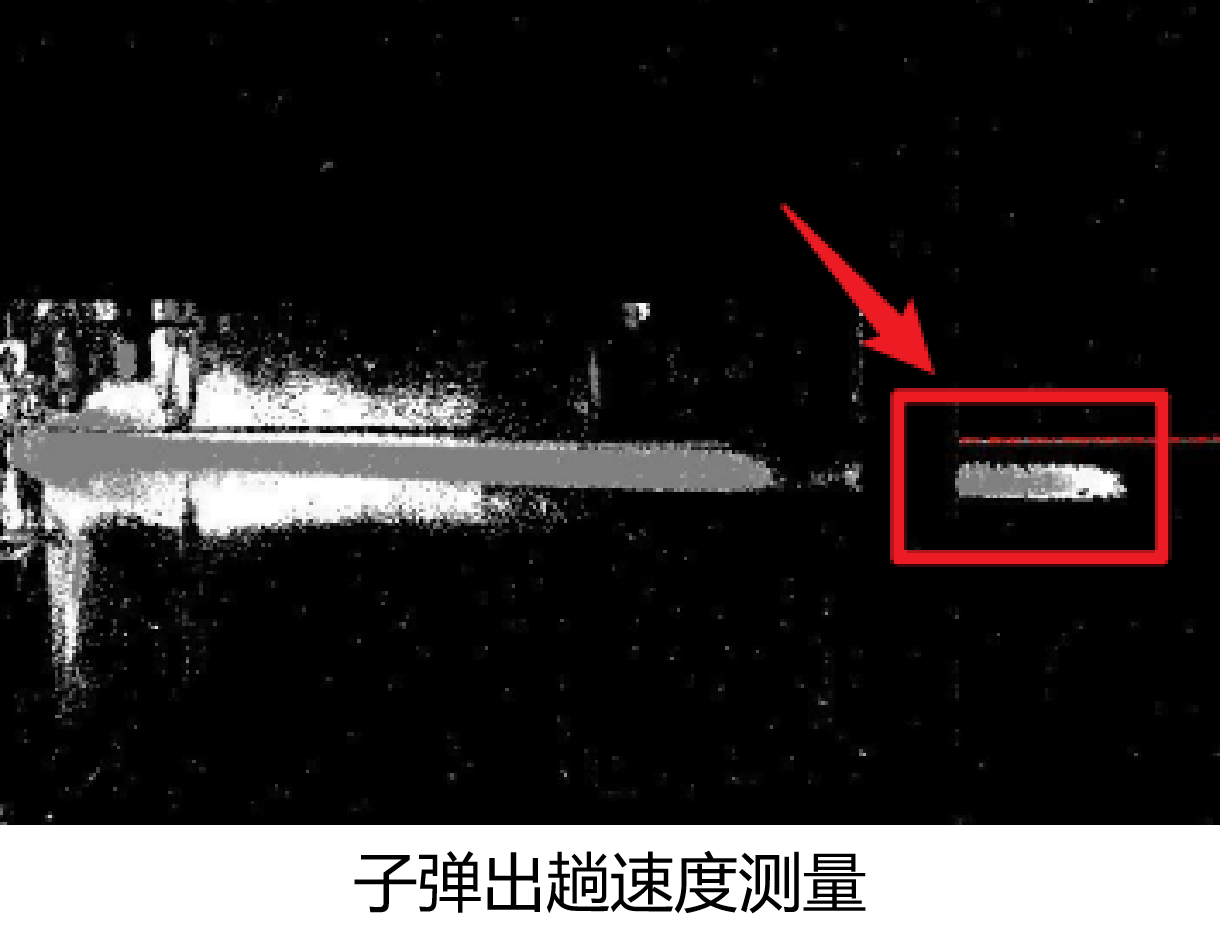

屏幕面板检测：识别低对比度气泡、细微划痕等普通相机难以检出的屏幕瑕疵；

键盘边框检测：捕捉浅折痕等低对比度细微缺陷。

5、打印机配套扫描

打印机专用款CIS相机，适配票据扫描、标签批量扫描，近距离微距成像，体积小巧，便于嵌入打印扫描一体机设备内部。

注：本文基于博图光电 CIS 微距线扫相机产品手册整理，可根据实际工况进行方案定制。
