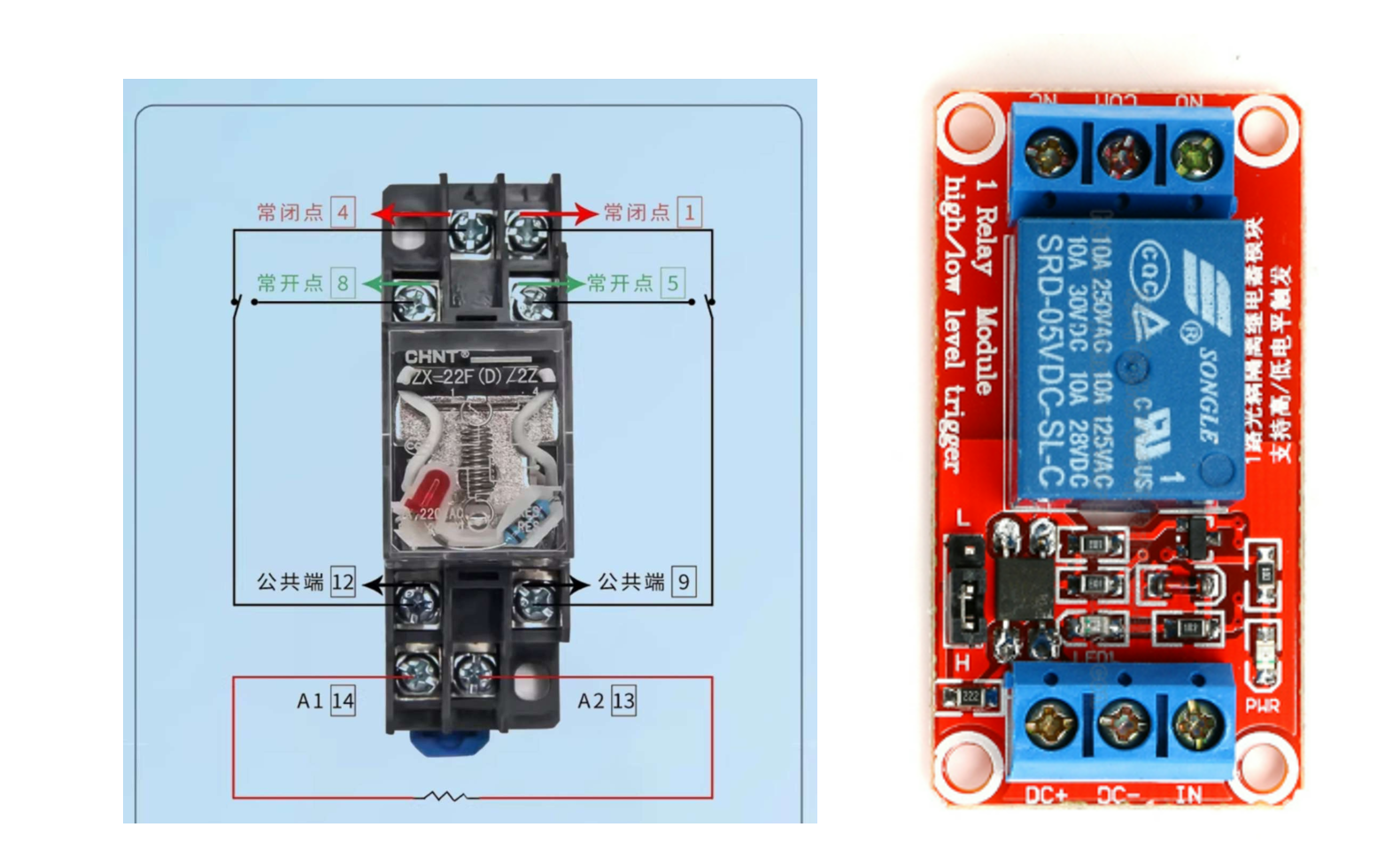

一、继电器接线注意事项

1. 断电验电：切断电源，断电接线。
2. 核对规格：确认控制侧与负载侧电压符合继电器标称值。
3. 接控制侧：线圈/信号端接正接正、负接负，勿反接。
4. 接输出侧：COM端必接，按需选择NO（常开）或NC（常闭）。
5. 检查通电：确认接线牢固无裸露，再通电测试，勿触金属端子。

二、与视觉传感器（SC3000）接线

（1）SC3000（带8pin端子）的管脚定义

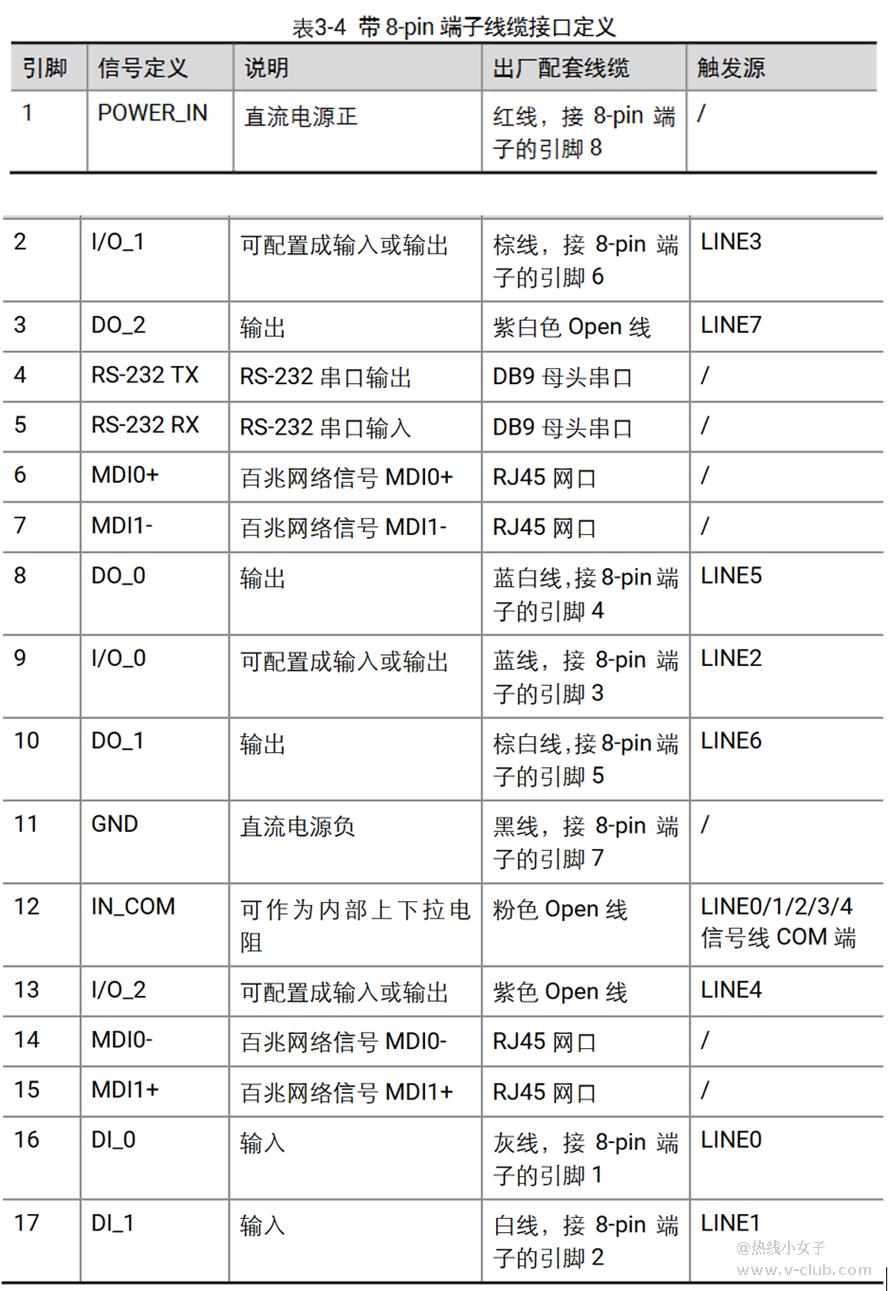

图1· SC3000（带8pin端子）管脚定义

关键说明：

1、供电：红色正极，黑色负极；

2、共9根IO线，有单向，双向，和电阻线

    2路单向输入：line 0，line 1；

    3路双向：line2，line3，line 4，既可以输入，也可以输出；

    3路单向输出：line5，line6，line 7；

    1根电阻线：粉色。

3、在SCMVS的IO配置中进行设置

    输入支持触发和方案切换，输出可以输出OK、NG的IO信号；

4、测试输出接线是否正确；

    在SCMVS的IO配置中，设置输出的条件；

    设置持续时间，持续时间可以适当加大，默认是1000us，可以设置1000000us=1s；

    切换有效电平：常开常闭，其中一种有信号输出，接线正确；

（2）与有源继电器接线

SC3000输出信号控制（输出）& 接收继电器信号（输入）

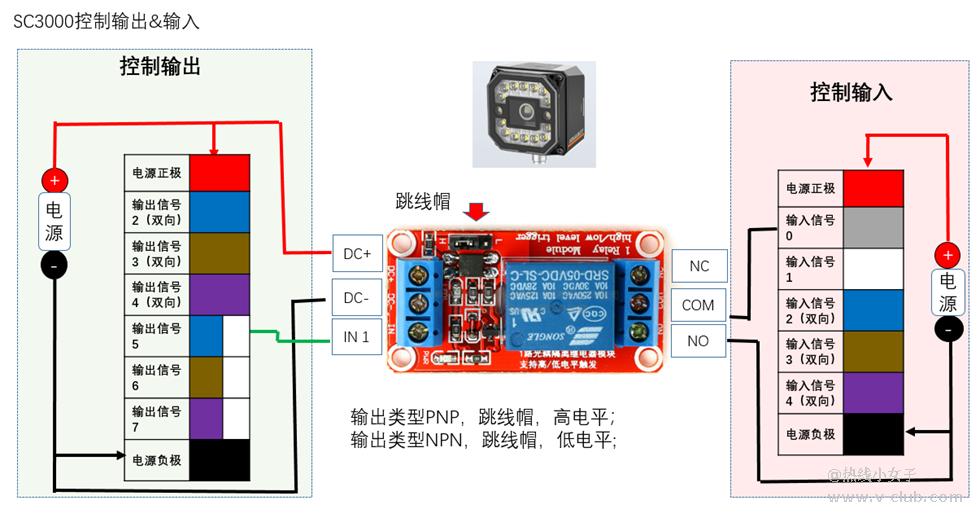

图3 SC3000输出信号驱动有源继电器&继电器输出控制输入

关键说明：

相机输出信号驱动继电器

   ①继电器与相机使用24v供电，DC+/DC- 接 24V 电源；

   ②输出线路：支持6路输出，选择其中一路接继电器的输入信号（IN 1）；

   ③设置跳线帽（在SCMVS的IO配置处选择）：

      输出类型 PNP→跳线帽“高电平”；

      输出类型 NPN→跳线帽“低电平”；

继电器给相机输入信号

   ①继电器的公共端com接输入信号线（0/1/2/3/4均可），常开点（NO）接电源负极；

   ②仅支持1路触发输入（在SCMVS的IO配置处选择），其他信号输入可做方案切换。

（2）与无源继电器接线

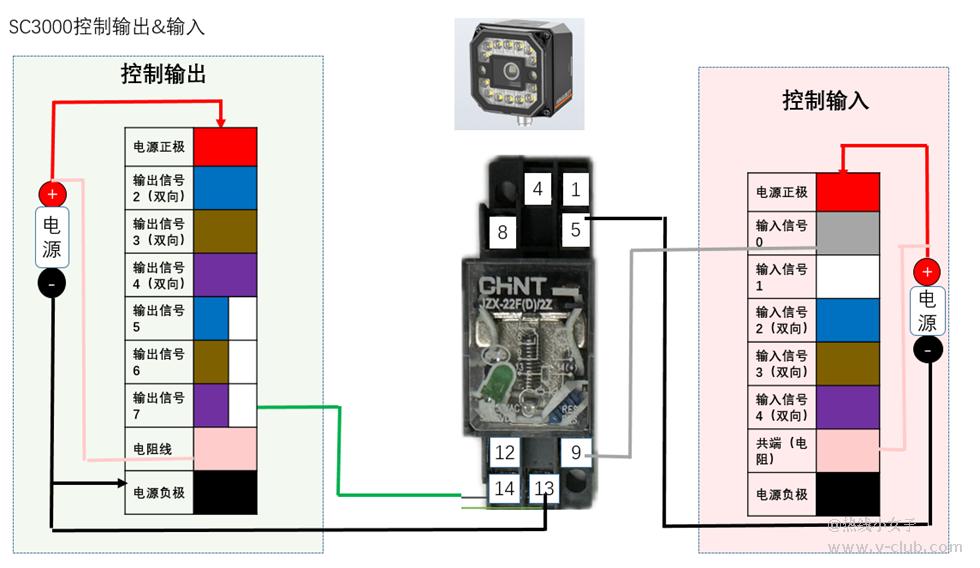

图2 SC3000输出信号驱动无源继电器&继电器输出控制输入

关键说明：

相机输出信号驱动继电器

   ①相机使用24v供电，红色接24+，黑色接24-；

   ②输出线路：支持6路（2/3/4/5/6/7）输出，选择其中一路（示例line7）接继电器的线圈A1（14）,线圈A2（13）接电源负极，电阻线（粉色）上拉接24V+；

继电器给相机输入信号

   ①继电器的公共端com（9/12）接输入信号线（0/1/2/3/4均可）其中一路，常开点（5/8）接电源负极，电阻线（粉色）上拉接24V+；

   ②仅支持1路触发输入（在SCMVS的IO配置处选择），其他信号输入可做方案切换。

三、避坑指南：常见错误与排查

常见问题	可能原因	排查/解决办法
继电器吸合但灯不亮	公共端 COM 未连接；负载负极未接回电源负极	检查 COM 是否连接；用万用表测量触点两端电压
继电器没有吸合、指示灯不亮	电源功率不足，无法驱动线圈；线圈电压不匹配	确认供电电压与继电器标称一致；检查电源是否够大
IO口烧坏	误将无源继电器直接硬接IO口，未加驱动电路	更换IO口；改用有源继电器或增加三极管/ULN2003驱动；线圈两端务必加续流二极管
信号反向（该通的不通、该断的不断）	有源继电器高/低电平触发模式选反	重新设置跳线帽：PNP→High，NPN→Low
继电器频繁抖动/异响	供电电压不足或信号源抖动	稳定电源；检查信号是否干净；必要时加RC吸收电路；线圈电压与供电不匹配会烧毁线圈，优先核对电压
常开常闭接错	把负载接到了 NC 上却期望 NO 行为	明确需求：需要通电才工作用 NO；需要断电保持用 NC

四、接线自检清单

接线完成后，逐项确认以下内容：

1.       源电压是否匹配？（继电器标称 DC12V → 供12V；DC24V → 供24V）

2.       公共端 COM 是否已连接？

3.       有源继电器的触发模式（高/低电平）是否拨码正确？

4.       无源继电器是否已增加驱动电路 / 续流二极管？

5.       正负极是否接反？

6.       接线是否牢固、无裸露铜线？

7.       负载侧电压是否与继电器触点额定值匹配？

8.       通电测试前是否已用万用表确认无短路？
