CTU项目现场输送线上都会采用海康视觉相机,并且通过WCS 进行控制相机拍照,则需将海康视觉相
机接入WCS 所在服务器同网段,保证相机与WCS 服务能正常通讯。需要注意,海康相机无法使用无线连接,
需要通过网线连接。相机使用IDMVS 工具进行配置,网线直连相机进行如下配置(相机默认ip 为192.168.1.64)。

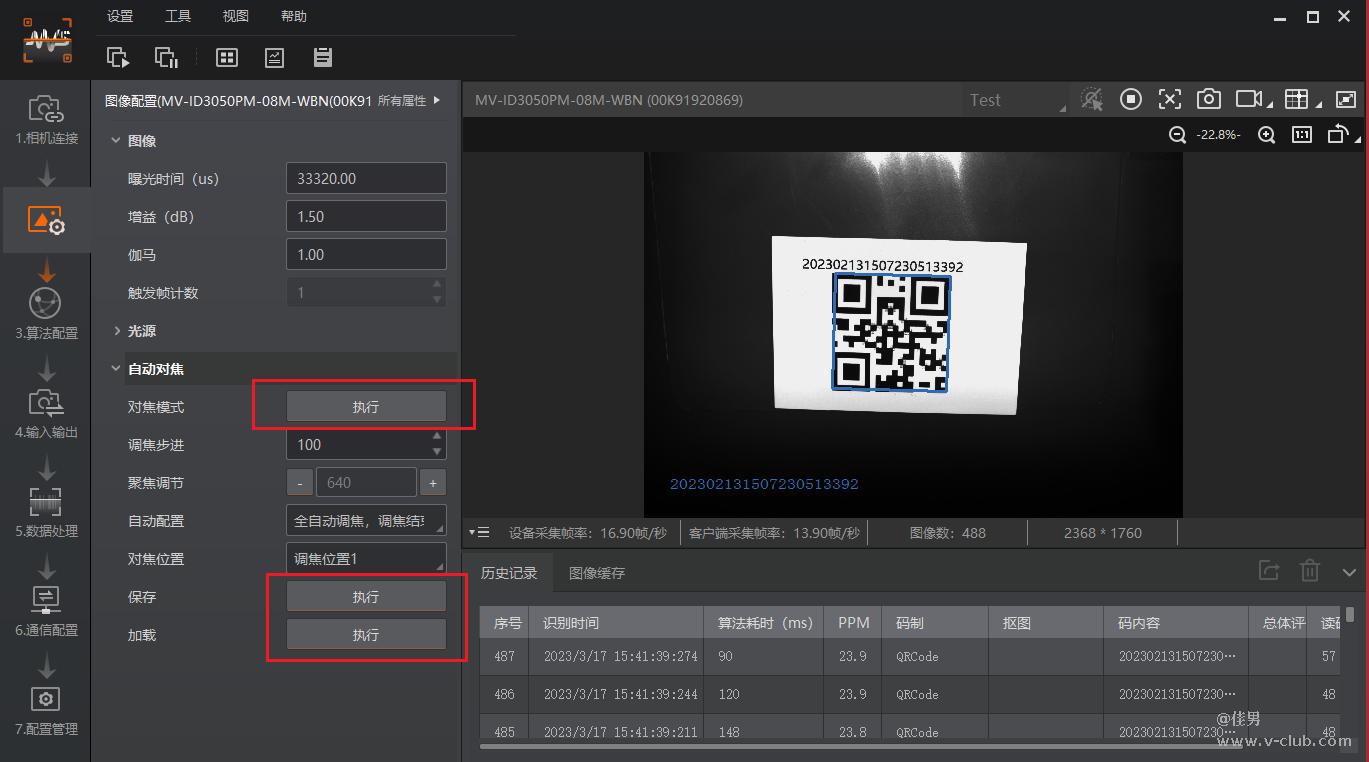

第一步:相机对焦示意图

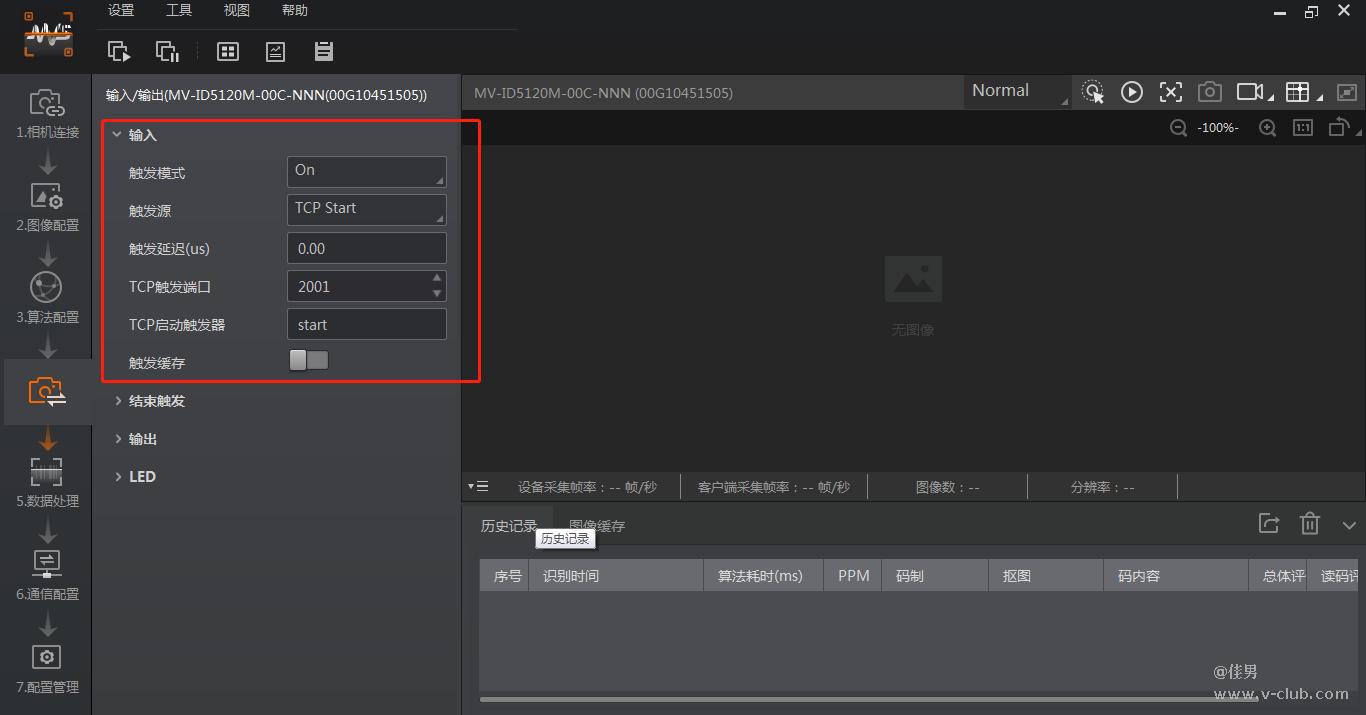

第二步:输入输出配置示意图

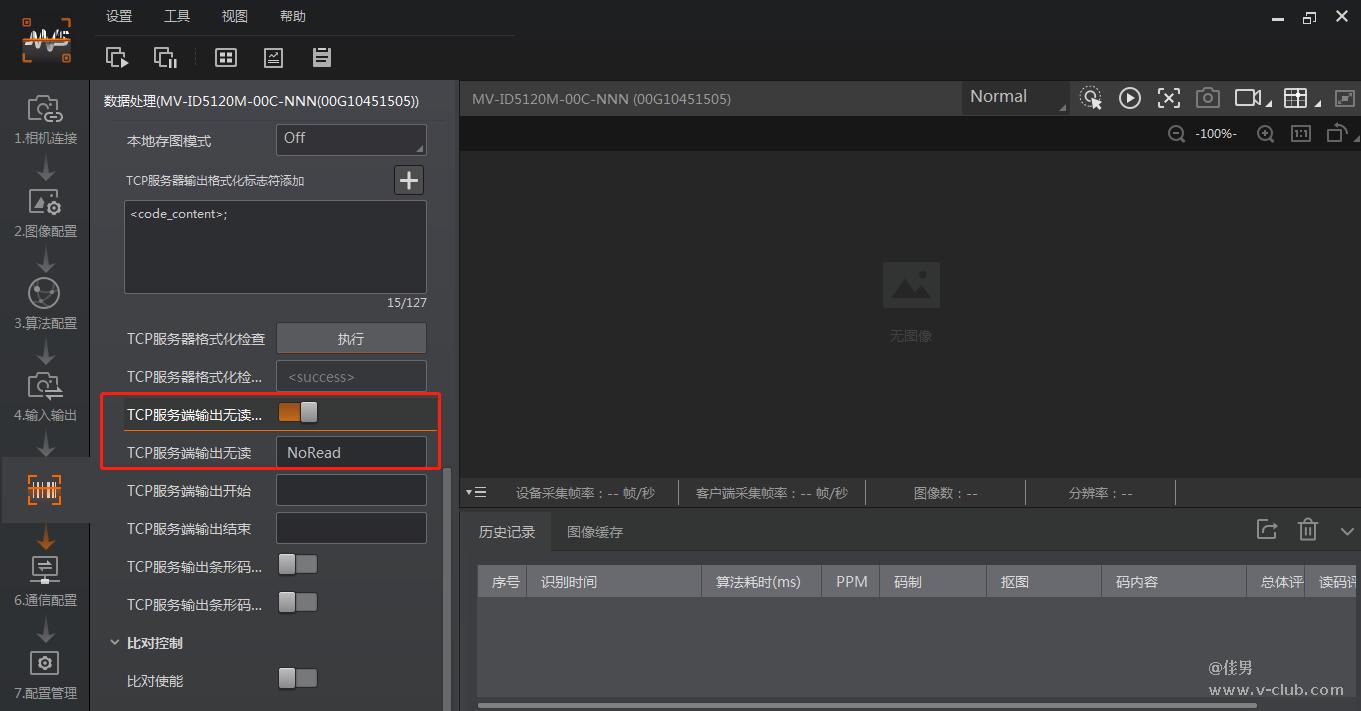

第三步:数据配置示意图
第四步:通信配置示意图
第五步:保存配置示意图
上述配置完成后,点击重启相机按钮。等待相机重启完成,重新连接相机,查看配置是
否保存生效,确认完毕后,要关闭IDMVS(防止IDMVS 占用相机端口)。
最后用TCP 调试工具连接相机进行测试。发送start 信号,观察相机能否正常拍照识别箱
码并输出回传,如下图所示,收到相机回传即为配置完成。
