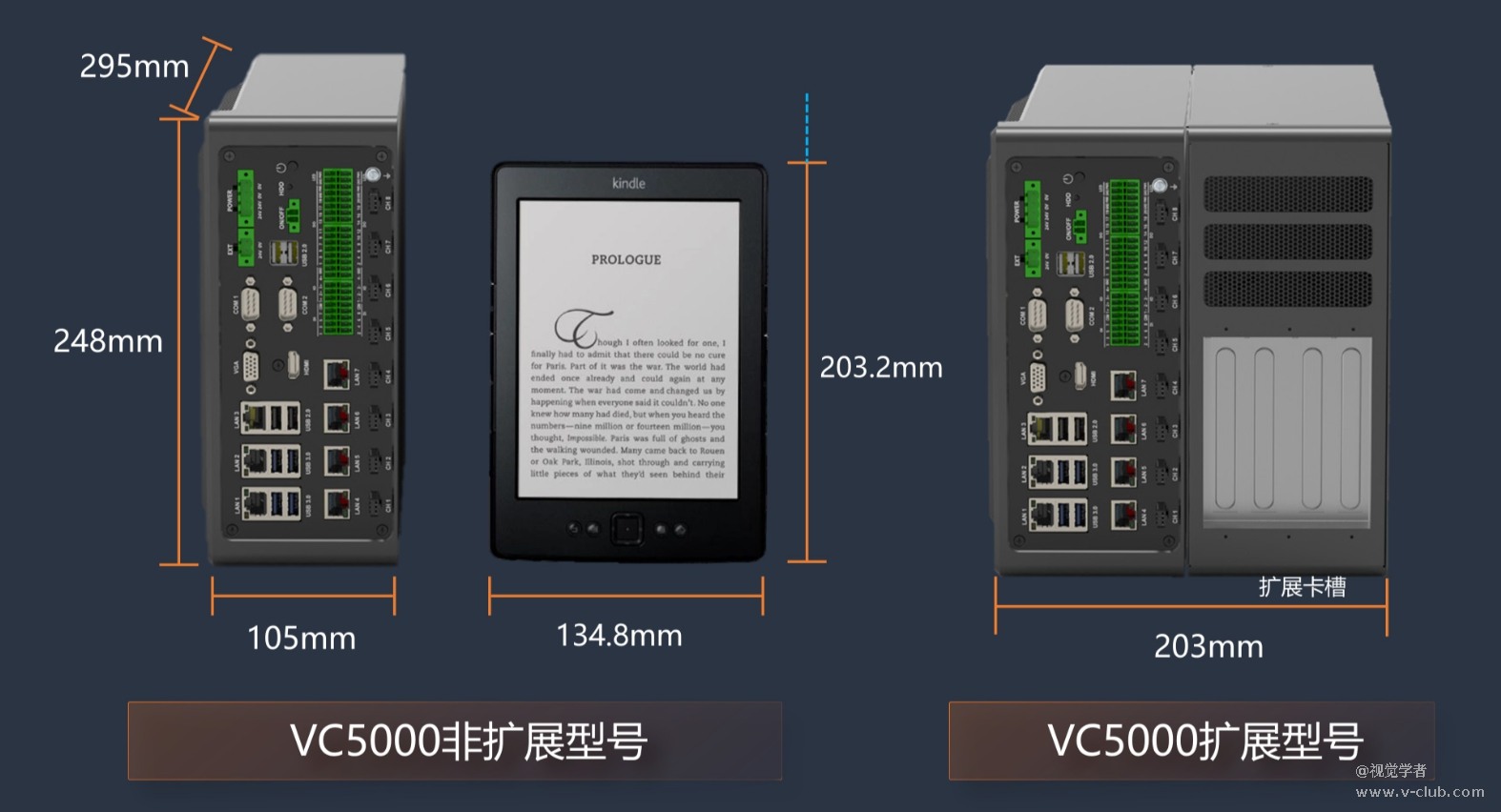

VC5000扩展型号内置1个PCIe x16扩展、1个PCIe x8扩展、2个PCIex4扩展，不安装显卡时可接入4张扩展卡；安装显卡（需占用2个卡槽）时可再接入2张扩展卡。用户可根据实际需求外接千兆/万兆网卡、采集卡、显卡或运动控制卡等扩展设备。

接下来进行扩展设备的安装步骤说明；

  1、将设备顶部的5颗+侧面的2颗螺丝（十字螺丝），需拆卸螺丝位置如下图所示；

2、螺丝拧下后，即可将设备顶盖拆下；

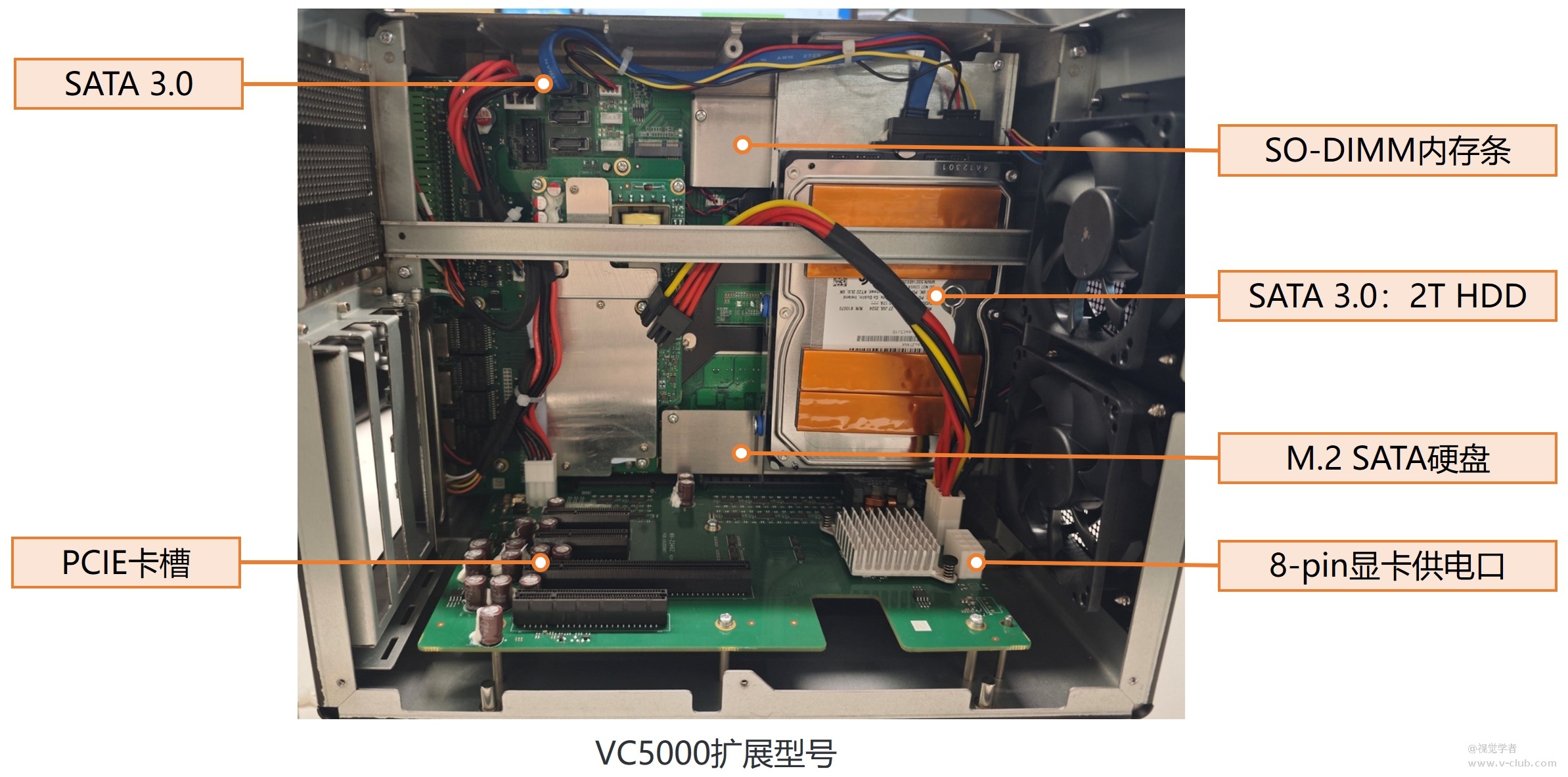

3、顶盖移除后，VC5000扩展型号内部构造如下：

•  硬盘位置处部分设备已加装2T机械硬盘，若未安装可自行加装硬盘；

4、扩展卡安装尺寸要求说明

•       VC5000扩展型号PCIE卡槽可安装空间245*210*95mm以内的扩展卡（尺寸为粗测量，存在±2mm的误差，选用时请注意）

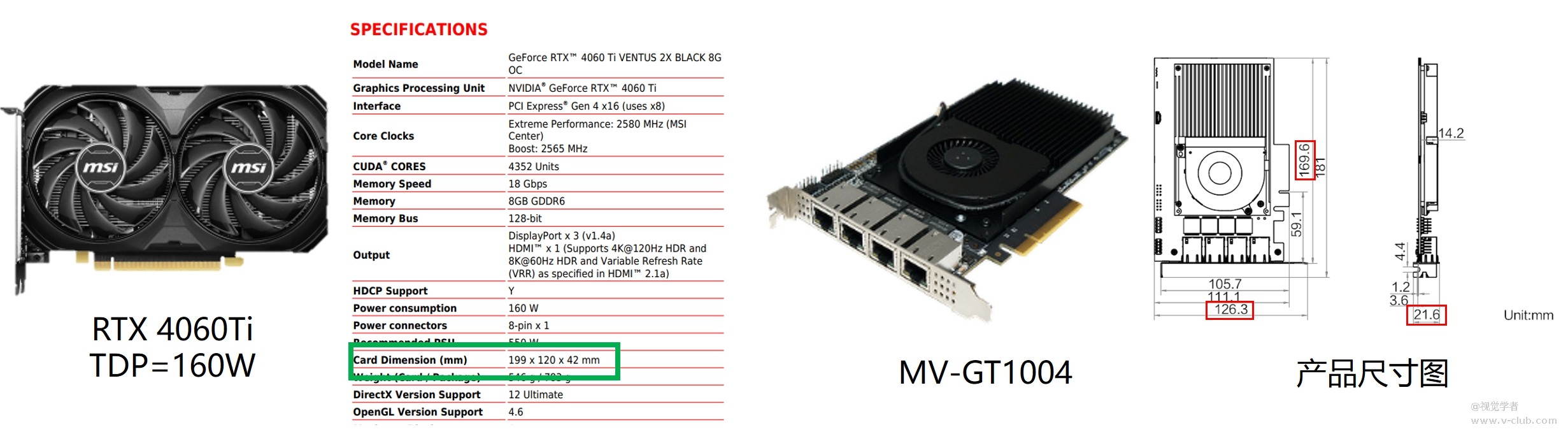

•       千兆网卡、万兆网卡、采集卡、运动控制卡等：如下图所示，确认红色部分框选的3个尺寸在范围内；

•       显卡：支持TDP≤220W，最大2风扇，显卡尺寸在245*210*95mm以内的型号；

接下来以RTX4060Ti显卡、千兆网卡、SVA2509为例进行安装示意：

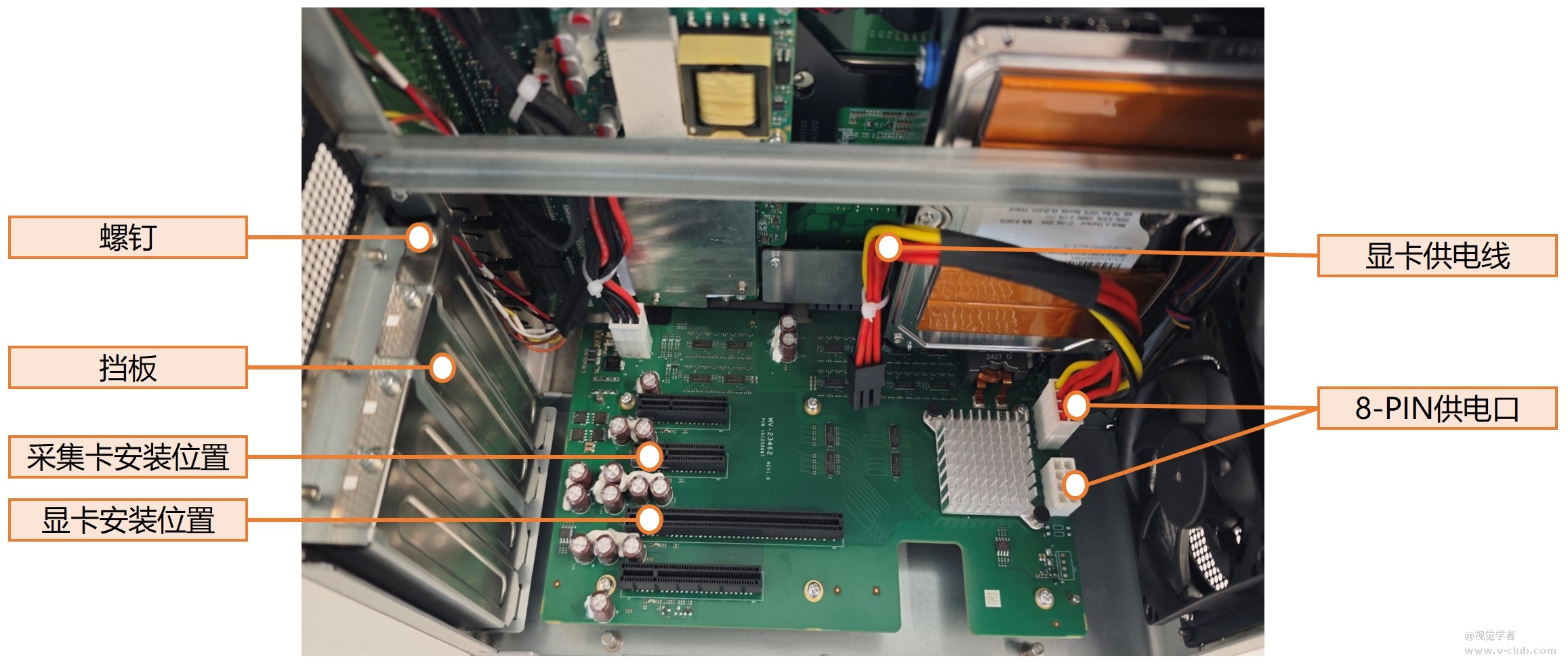

4.1  将设备侧面的PCIE卡槽挡板拆除，如下图所示，拆卸完成后即可将采集卡安装至PCIE卡槽处；

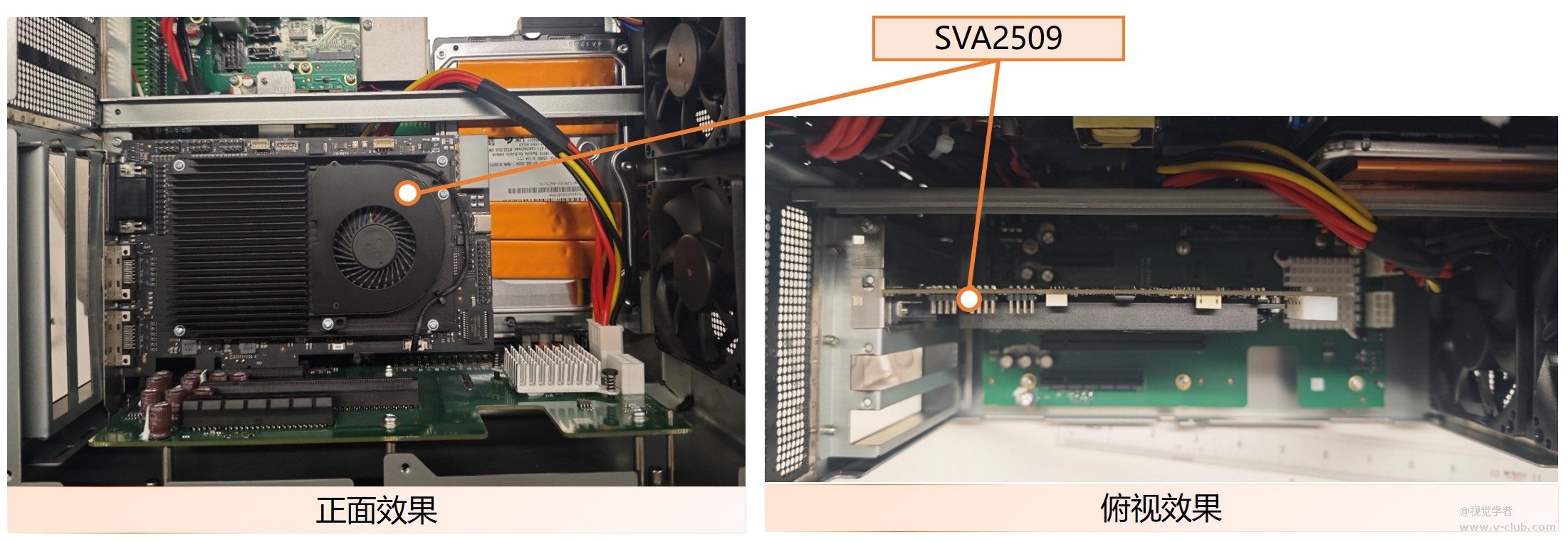

•         SVA2509设备安装示意：

•         RTX 4060Ti 显卡安装说明：

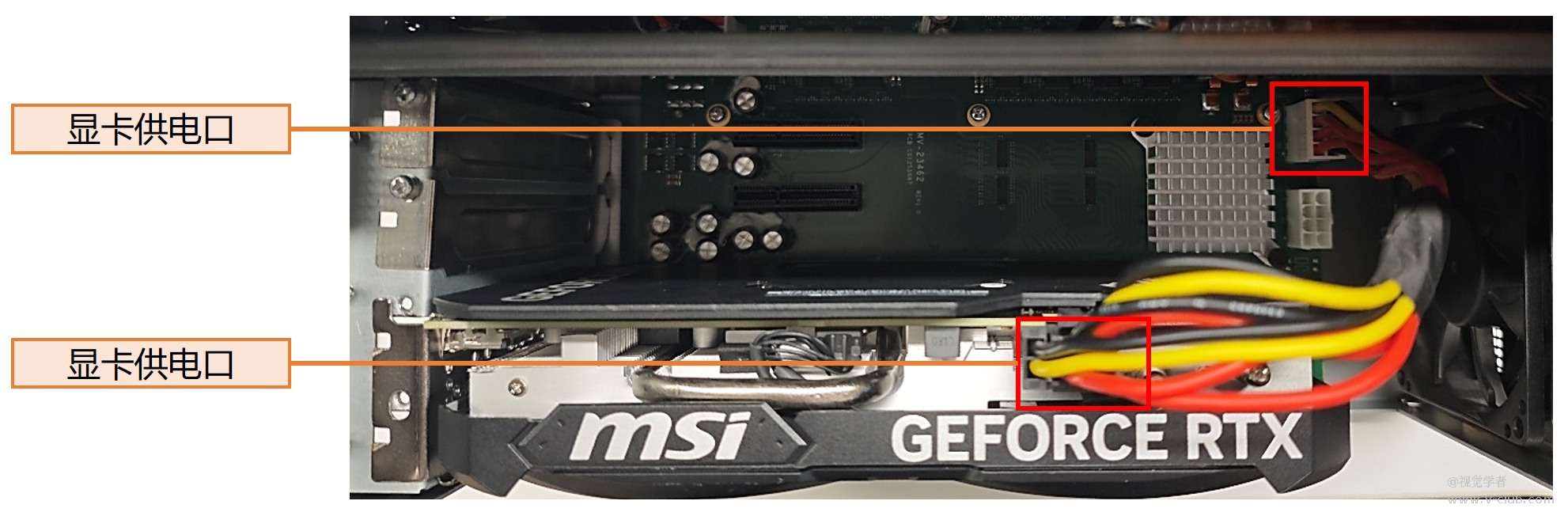

（1）将设备内的显卡供电线确认插在2个红色框选位置上，才能保证显卡正常使用；

 注意：主板上的8pin供电口（白色的两个座）任选其一即可，留两个是为了应对部分显卡是2*8PIN接口，正常使用1个即可；

（2）显卡固定优先使用x16 槽位，部分较厚的显卡可能会占用 x8 槽位的使用空间，部分小显卡（例如GTX1050Ti小卡）不会占用x8 槽位空间；

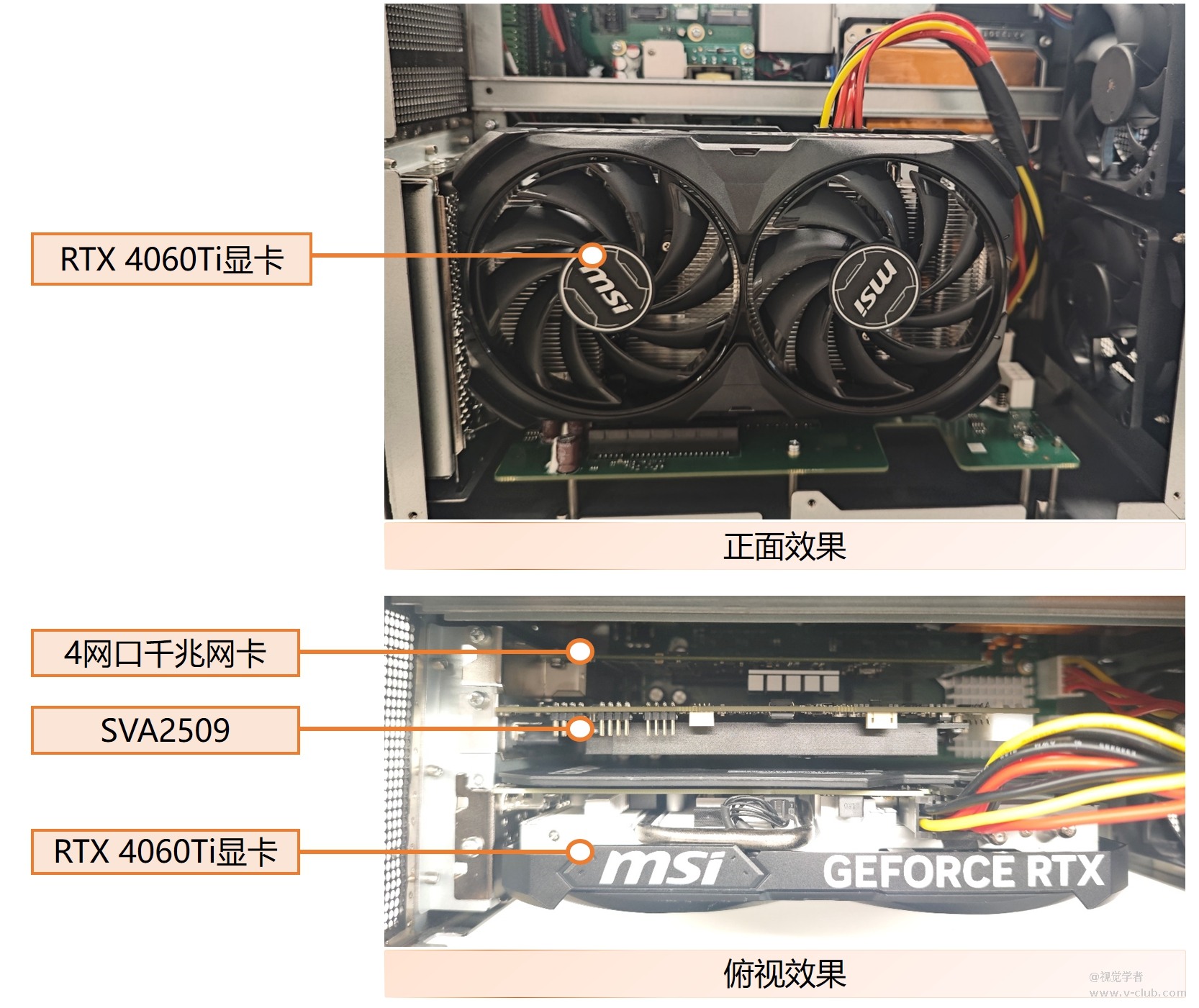

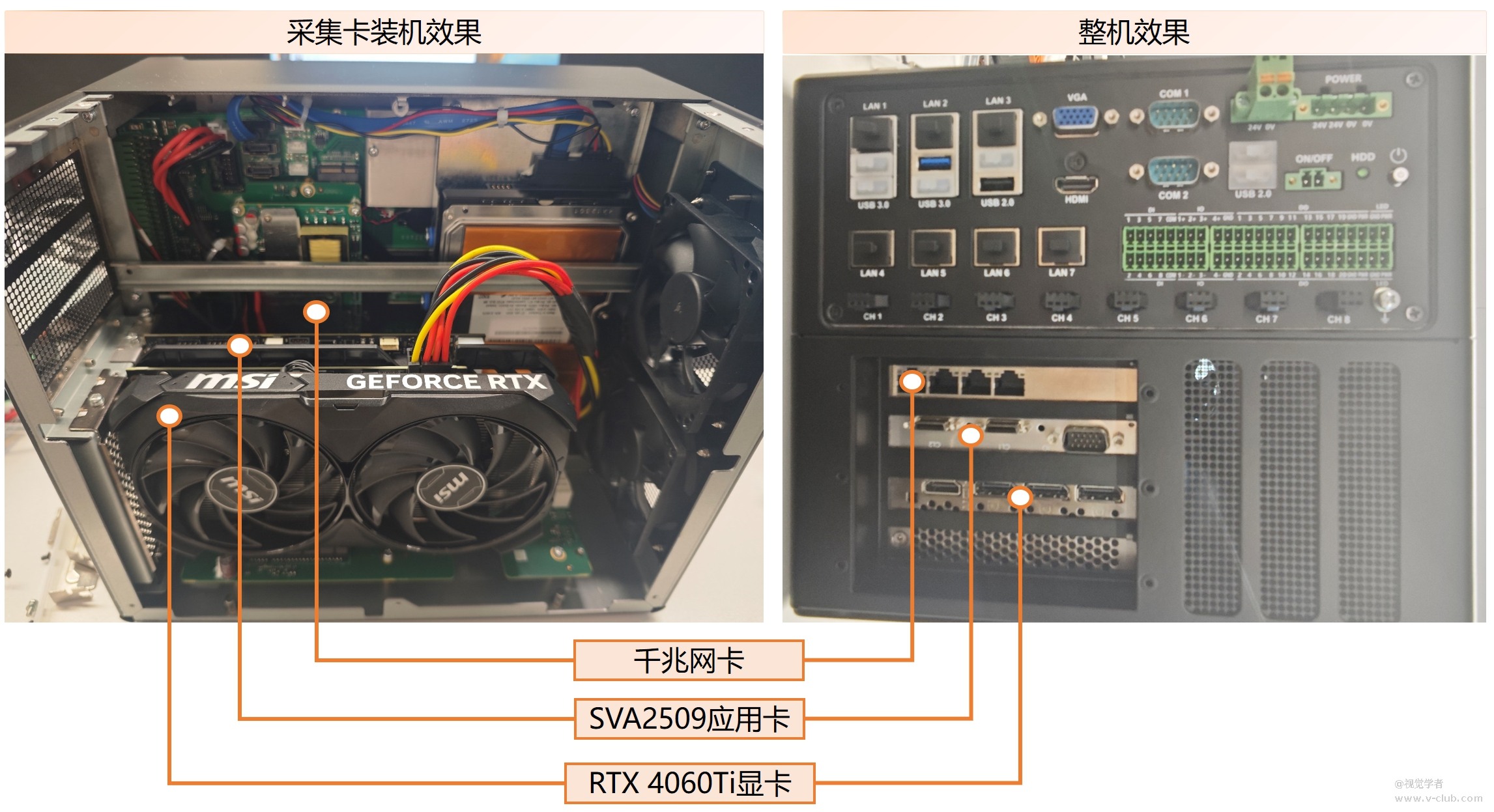

4.2 安装完成后如下图所示，后续可将顶盖装回，同步仅需装回顶部的5颗+背部的2颗螺丝即可，用于保证设备的安全防护及密封性；

4.3  设备上电说明

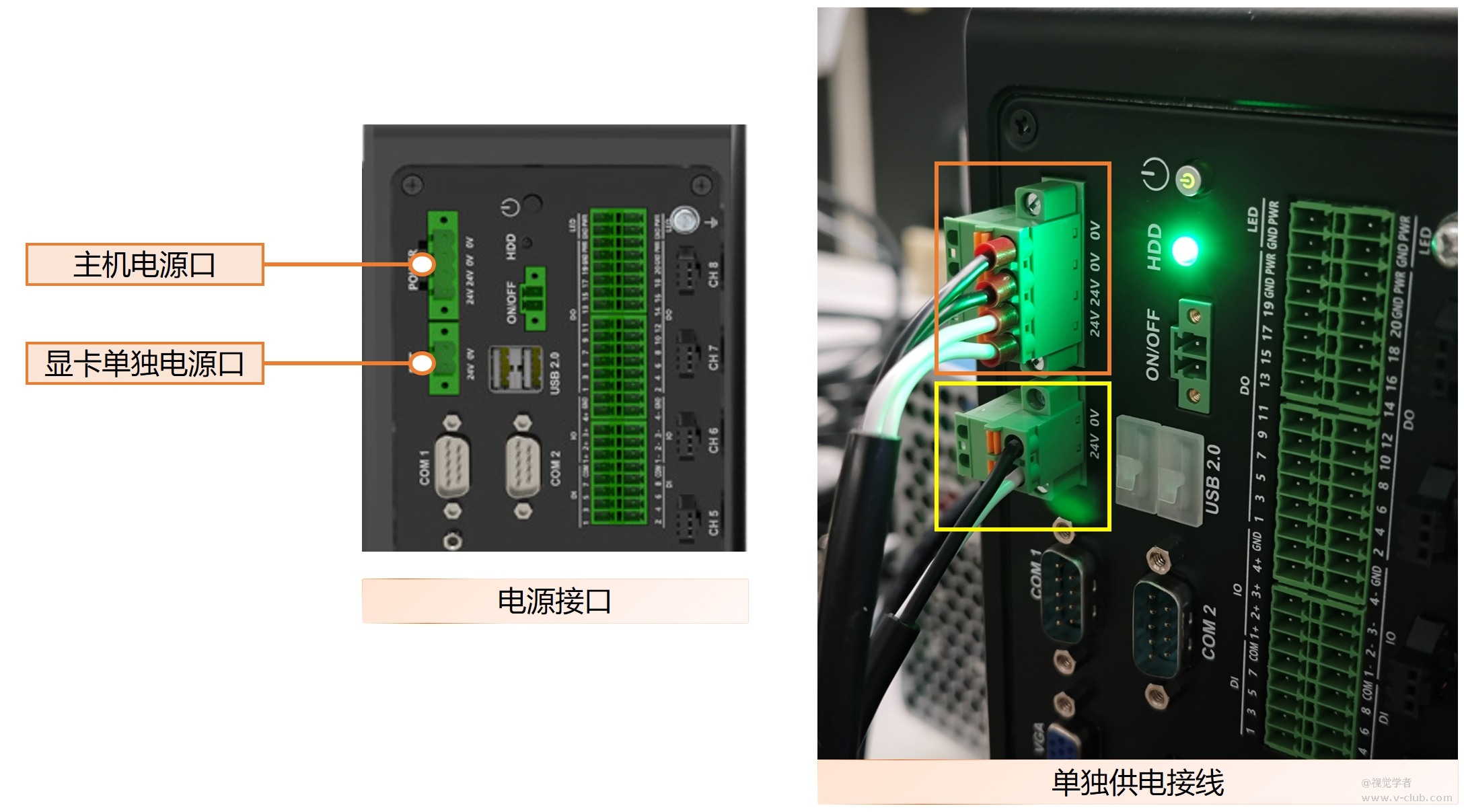

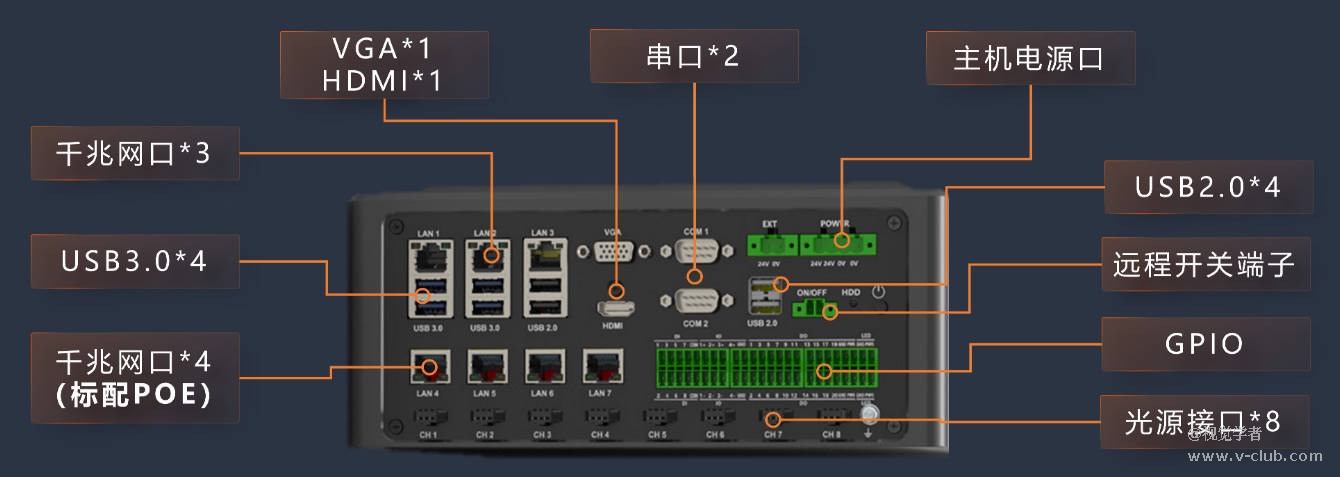

     面板的4-pin绿色端子，用于VC5000主机系统供电；2-pin绿色端子，用于显卡单独供电；测试时使用240W开关电源给VC5000主机供电，使用480W开关电源单独给显卡供电（若不需要显卡则无需单独供电）

4.4  开机效果

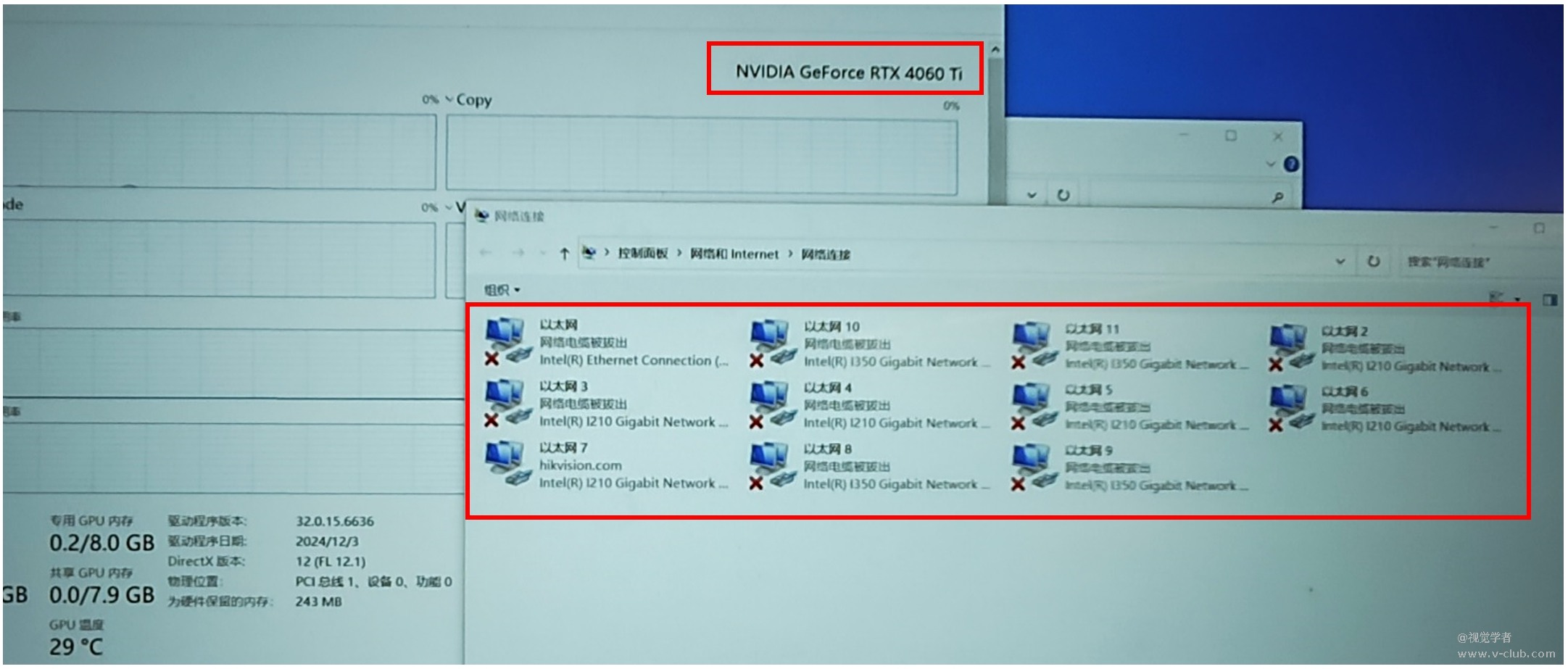

  设备上电后开机，在任务管理器上可正常识别到RTX 4060 Ti显卡，设备管理器内新增4个网口，扩展设备可正常运行。

三、内置USB口及扩展硬盘安装说明

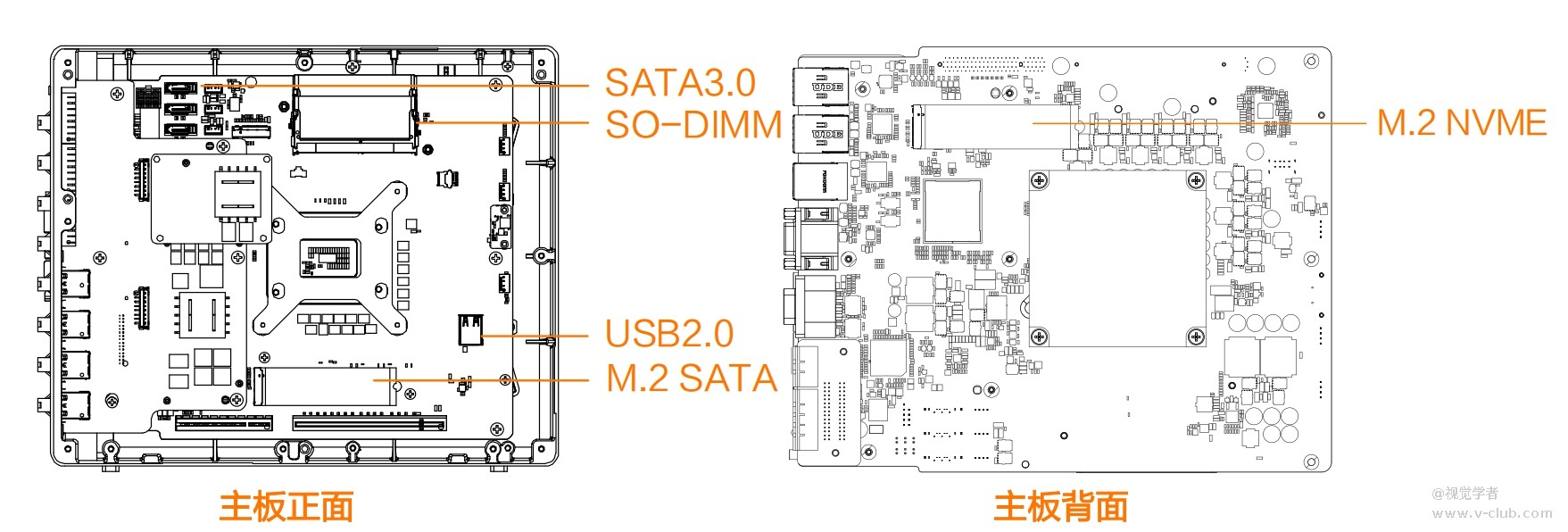

      设备内置USB接口和2个SATA3.0接口，1个M.2 NVME扩展接口可用于扩展硬盘大小，USB接口主要用于安装加密狗或需固定使用的U盘；

•         SO-DIMM：2个内存条卡槽，规格为DDR5 SO-DIMM规格，出厂最少使用1个；

•         M.2 SATA：1个接口，出厂已作为系统盘使用，默认256G；

•         M.2 NVME：1个扩展固态硬盘接口，出厂默认不使用；

•         SATA 3.0：设备内带3个SATA 3.0接口，但不同设备支持的接口数量不同；

Ø  非扩展型号支持1个3.5寸SATA 3.0接口硬盘，部分设备附带2T机械硬盘，可自行安装或者更换，无容量上限限制，若需要使用全部3个接口，必须使用扩展型号，空间才能放下3个硬盘；

Ø  扩展型号支持2个3.5寸SATA 3.0接口+1个2.5寸SATA 3.0接口硬盘（全部使用需额外下单硬盘支架作为固定安装件）；

其他补充：

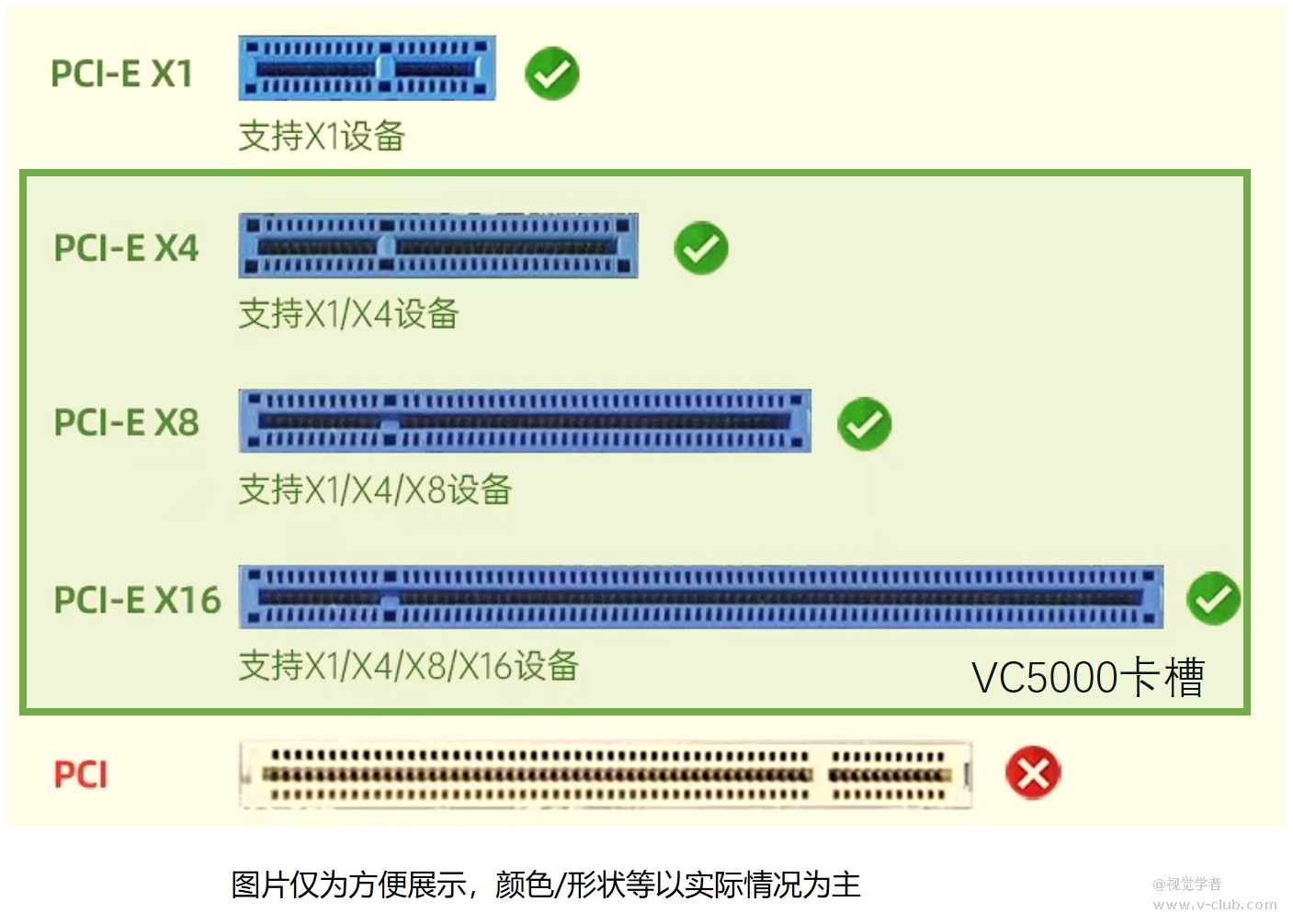

    VC5000扩展型号系列视觉控制器包含以下类型插槽（绿色框选部分），可插入 X1/4/8/16类型的外接采集卡设备；
