3D激光轮廓仪几个注意点

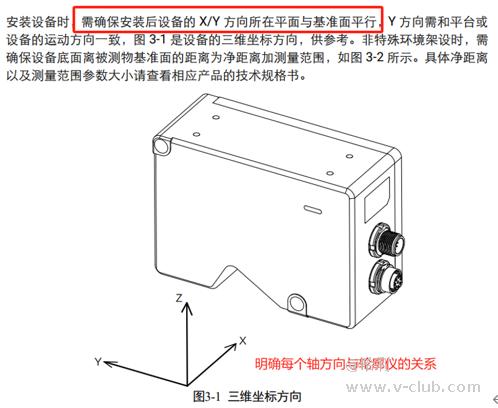

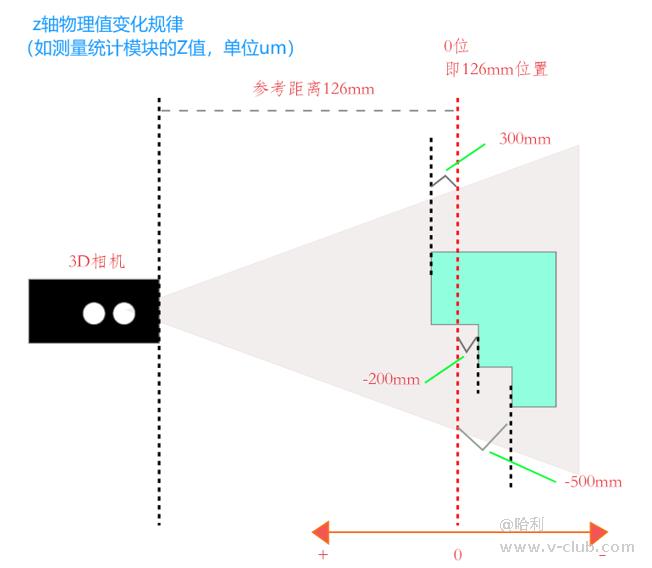

一、关于坐标系

*上图是以参考距离为126mm的型号为例，你就能清楚了解z值的变化规律，这一点非常重要。

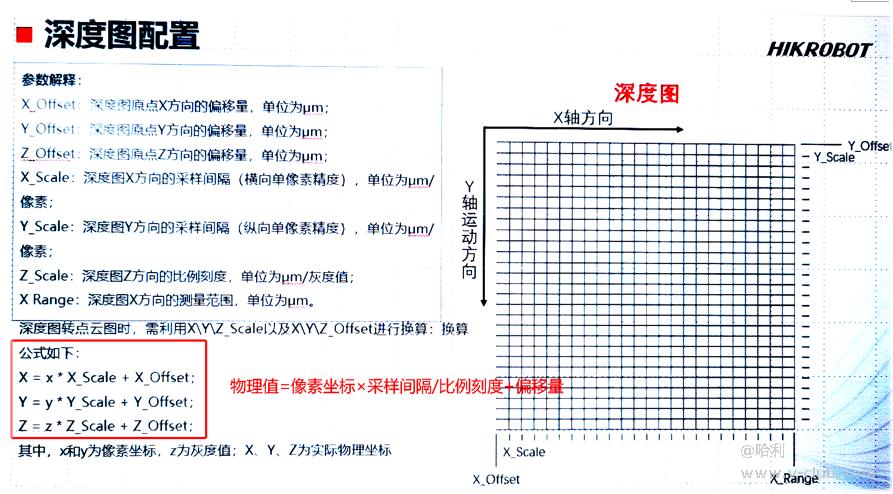

二、关于深度图的计算

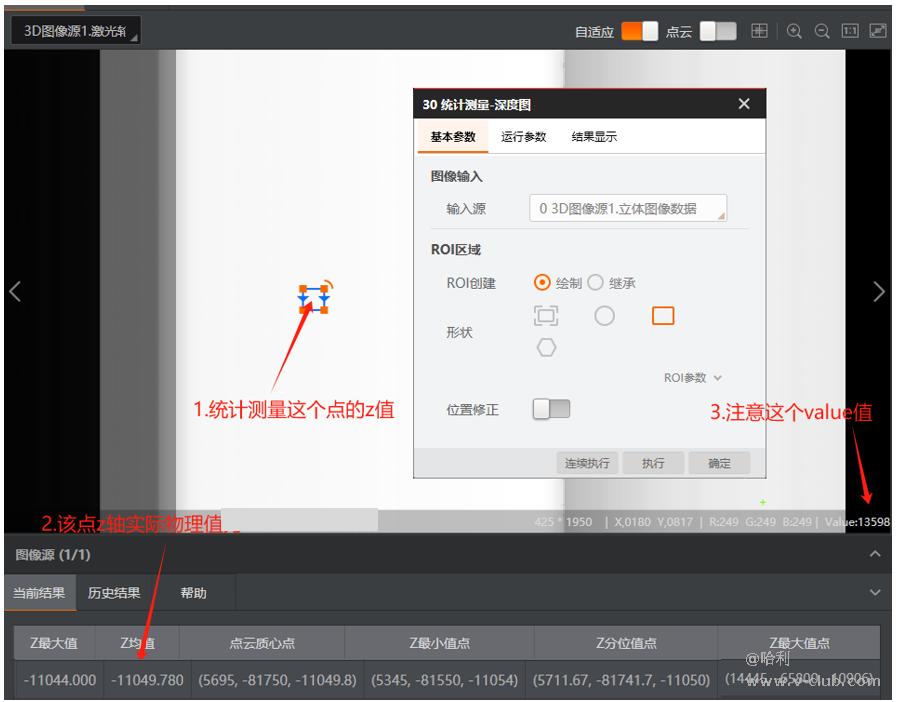

例如：

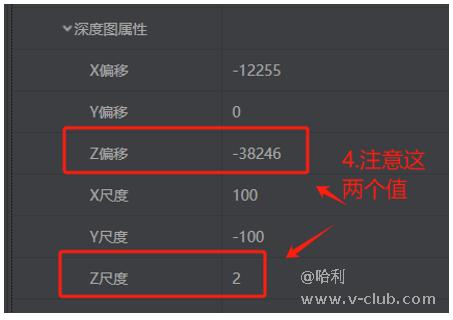

Z轴物理值=13598(value)×2（z尺度） +  -38246（z偏移）

               =27196-38246=-11050um，即等于该点的z分位值

*掌握以上计算公式，你已经可以胜任所有检测项目。

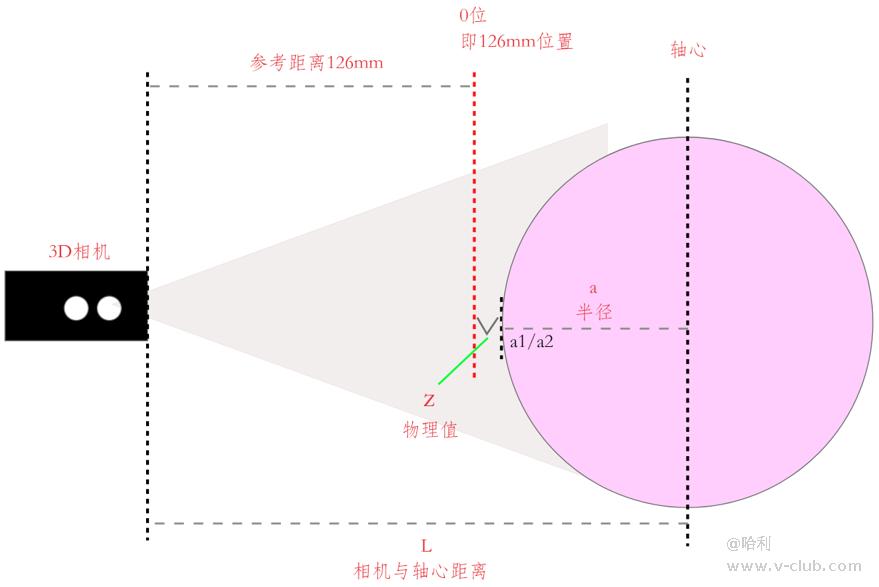

三、关于圆度和直径计算

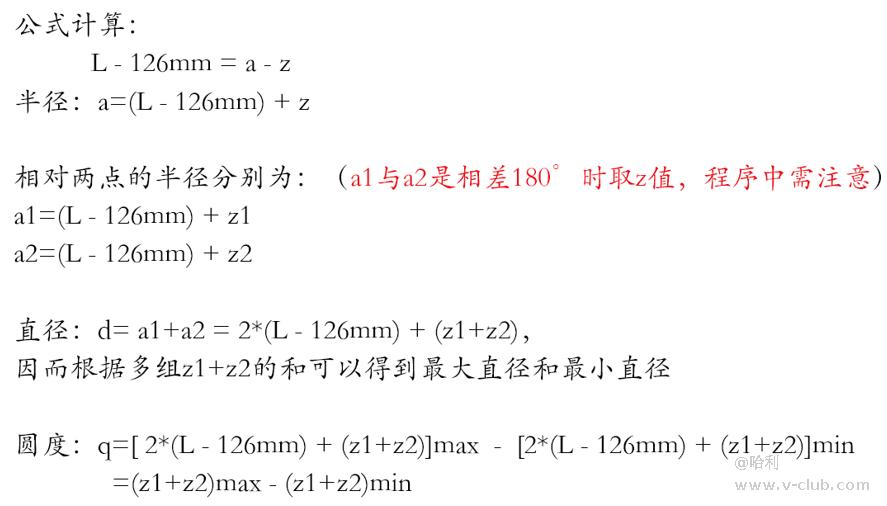

*扣合环旋转一周，使用统计测量工具，等距间隔设定按顺序30个ROI，然后通过脚本去计算半径和圆度。

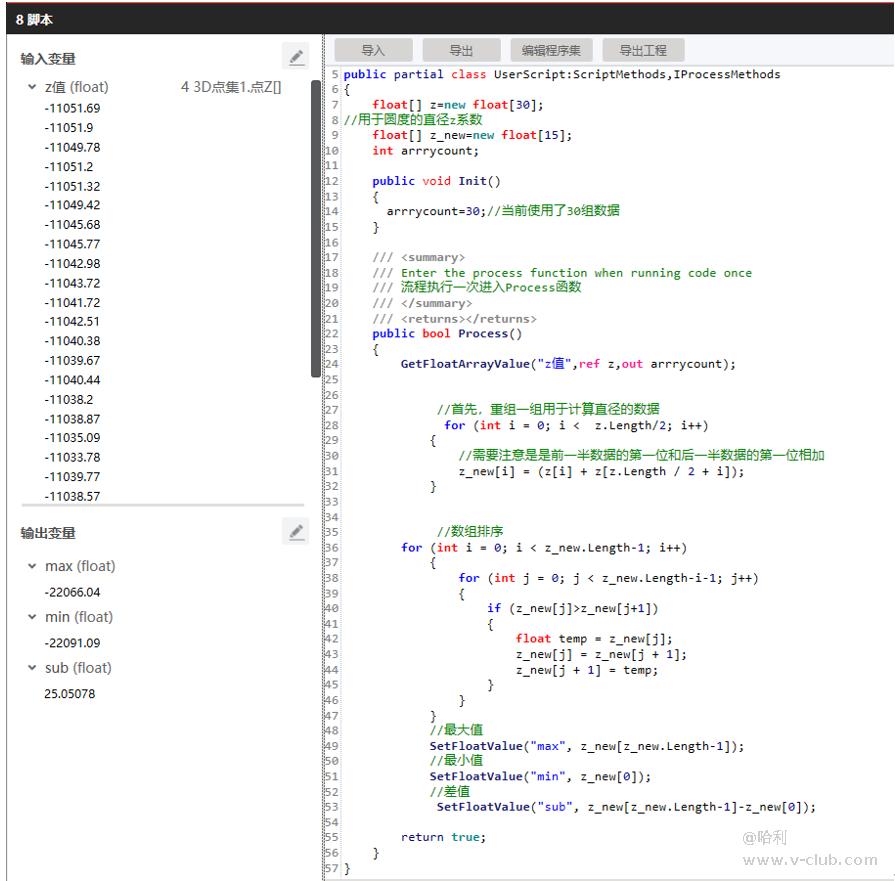

脚本程序示例：

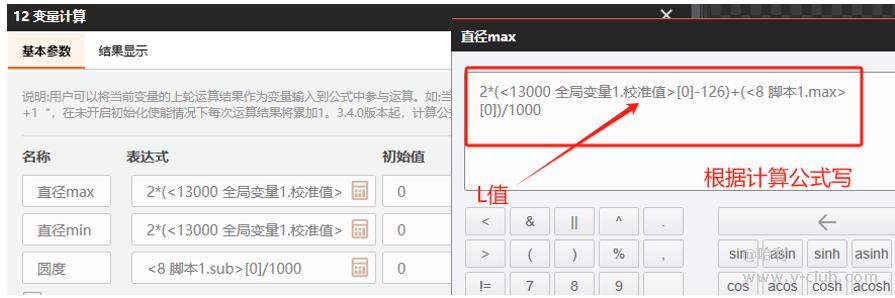

最后通过变量计算求得实际物理值：

以上就是对单台3D轮廓仪测量圆环直径和圆度应用的分解介绍，希望能给各位的实际应用带来帮助~~

思考：以上是在理想状态下（即扣合环旋转中心与伺服电机旋转中心重合）的方案，如果不重合要如何处理呢？可在评论区发表意见哦~

最后附上一个现场视频↓
