适用产品：千兆网口面阵相机（6-pin） · 本文示例供电与继电器模块均为 24V。

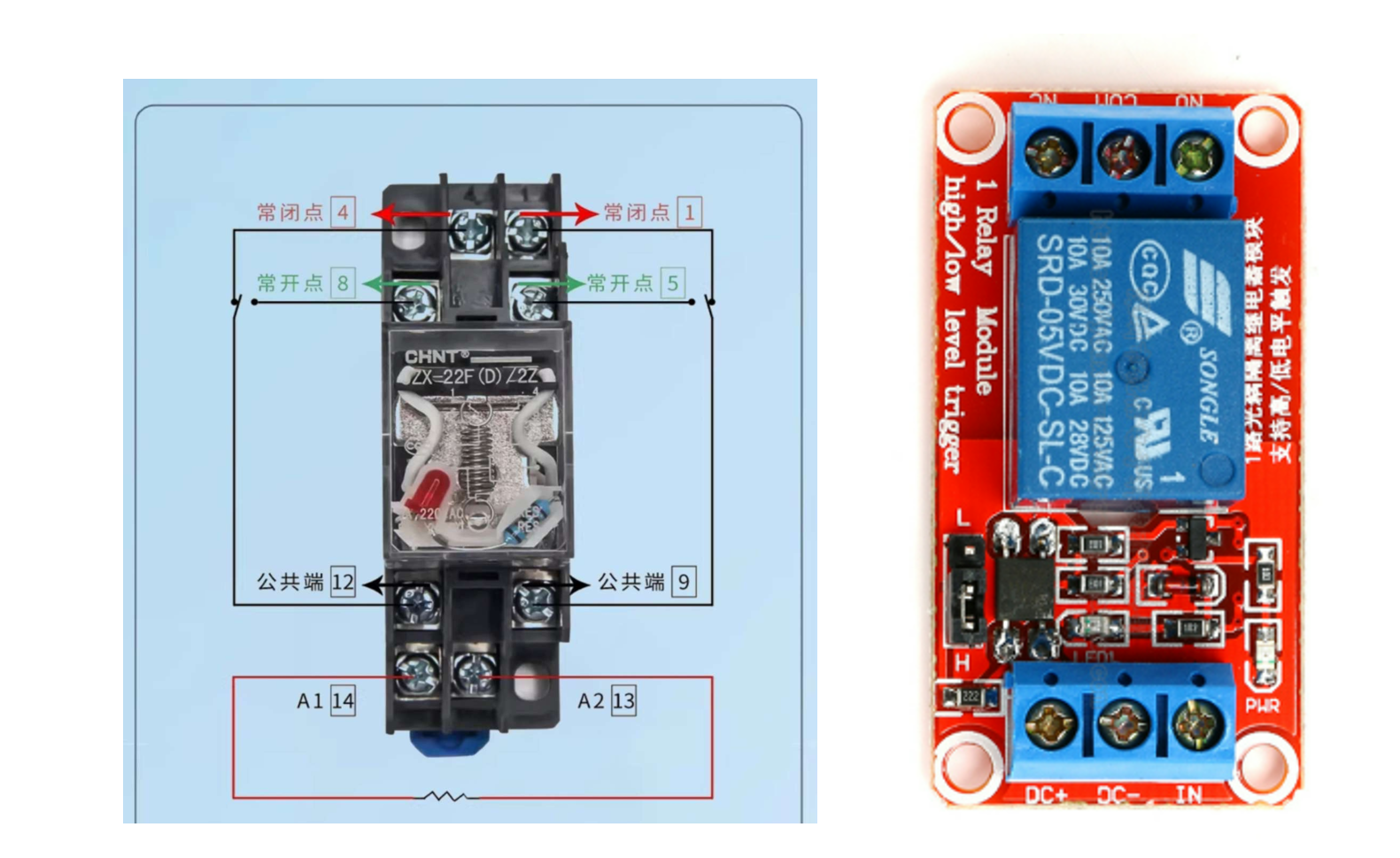

一、继电器接线注意事项

1. 断电验电：切断电源，断电接线。
2. 核对规格：确认控制侧与负载侧电压符合继电器标称值。
3. 接控制侧：线圈/信号端接正接正、负接负，勿反接。
4. 接输出侧：COM端必接，按需选择NO（常开）或NC（常闭）。
5. 检查通电：确认接线牢固无裸露，再通电测试，勿触金属端子。

二、与工业面阵相机接线

（1）工业面阵相机IO管脚定义

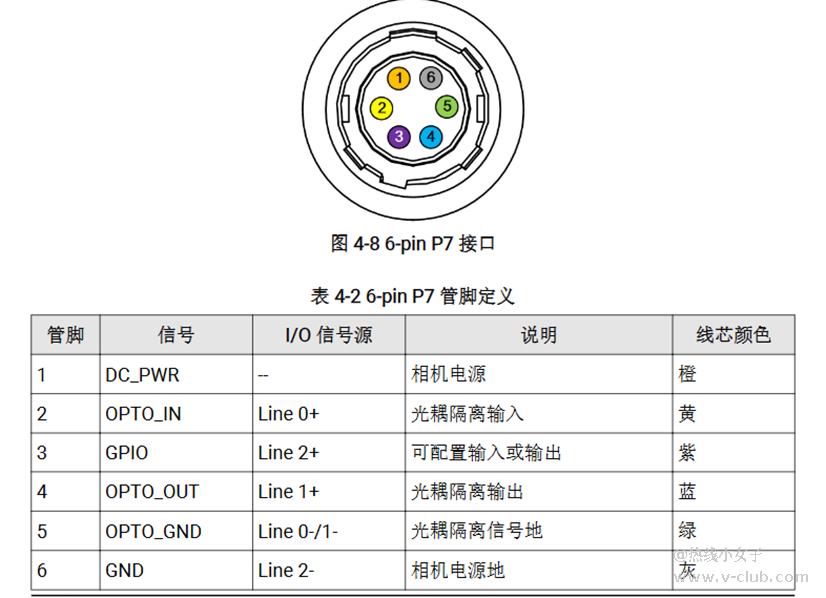

图1 工业相机IO管脚定义

关键说明：

1、面阵相机一共6根线，2根电源线，4根IO线；

    光耦隔离：1路单向输入（line 0）和1路单向输出（line1），隔离信号地（line 0-/ line1-）；

    非光耦隔离：1路双向（line2），既可以输入，也可以输出，与相机电源共地；

（2）工业相机与有源继电器

• 面阵相机输出信号驱动有源继电器，接线图如下：

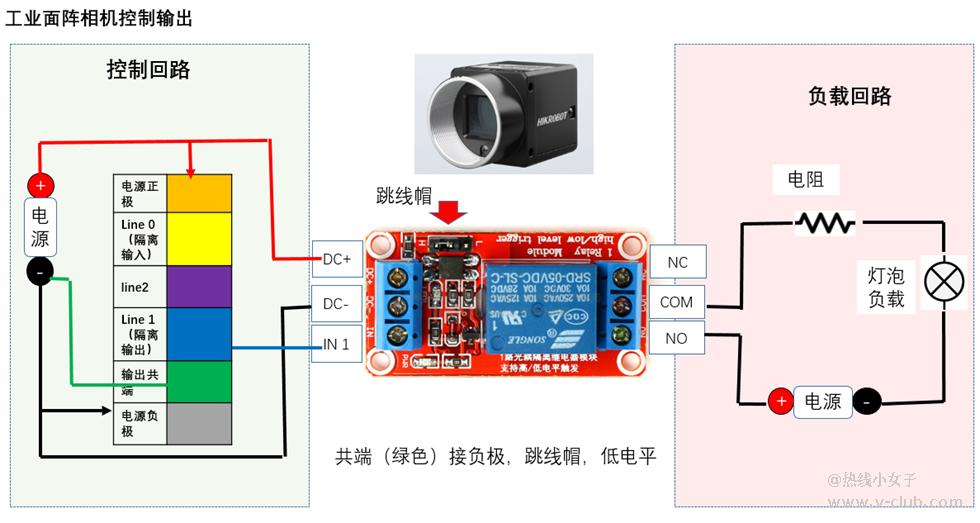

  图2工业相机输出信号控制有源继电器

关键说明：

      ①工业相机和继电器使用24v直流电源供电；

      ②工业相机输出信号驱动有源继电器，有2路输出：

          Line1 为光耦隔离输出，必须接输出共端（绿线）形成回路；

           Line2 为非隔离输出，与电源地构成回路，无需接输出共端。

      ③ 相机为 NPN 型，输出低电平信号，跳线帽设置"低电平"；

      ④有信号输出，常开点导通，负载灯泡亮；

• 面阵相机接收输入信号控制，接线图如下：

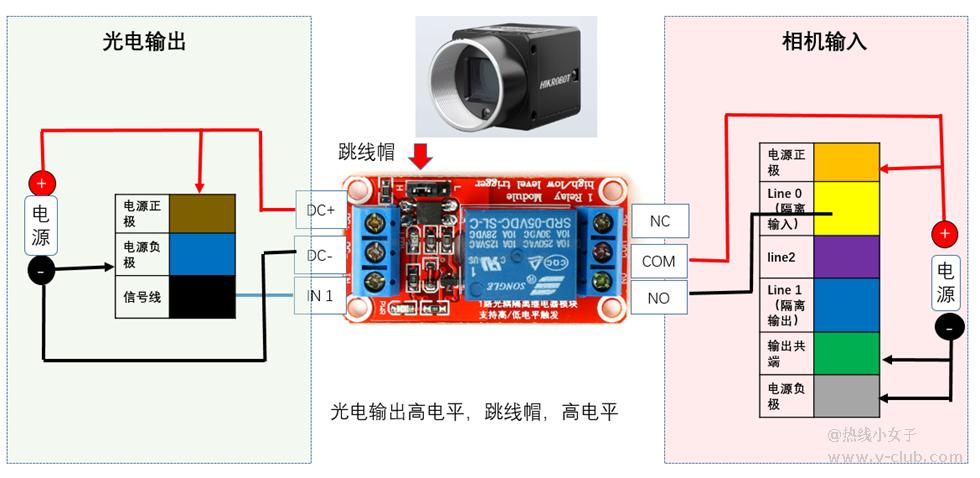

图3有源继电器输出信号控制工业相机输入信号

关键说明：

①有源继电器接收到信号，常开触点闭合，给相机输入触发信号；

② 相机输入接线：继电器 COM 接 24V+，常开点（NO）接相机输入端 line0（光耦隔离），信号地（绿线）与电源共地； 若使用line 2（非光耦隔离）输入，无须接绿色线。

③电流流向：+24V → COM → NO → line0 → 相机内部光藕 → OPTO_GND（绿线）→ 电源负极，继电器常开点闭合，形成回路、触发相机拍照。

（3）工业相机输出与无源继电器

• 面阵相机输出信号驱动继电器（输出）

      测试结果：工业面阵相机输出的信号驱动不了无源继电器。

     原因说明：相机 IO 输出为 NPN 型小电流开关，最大输出电流 ≤25mA（手册 V4.1.4）；而测试用继电器（正泰 JZX-22F，24V 线圈）需约 58mA 才能吸合、正常工作约 73mA。25mA 不够线圈吸合所需电流，继电器无法动作。

    解决办法：使用有源继电器模块（内置光耦＋三极管驱动）。

• 继电器输出信号控制面阵相机输入（输入）

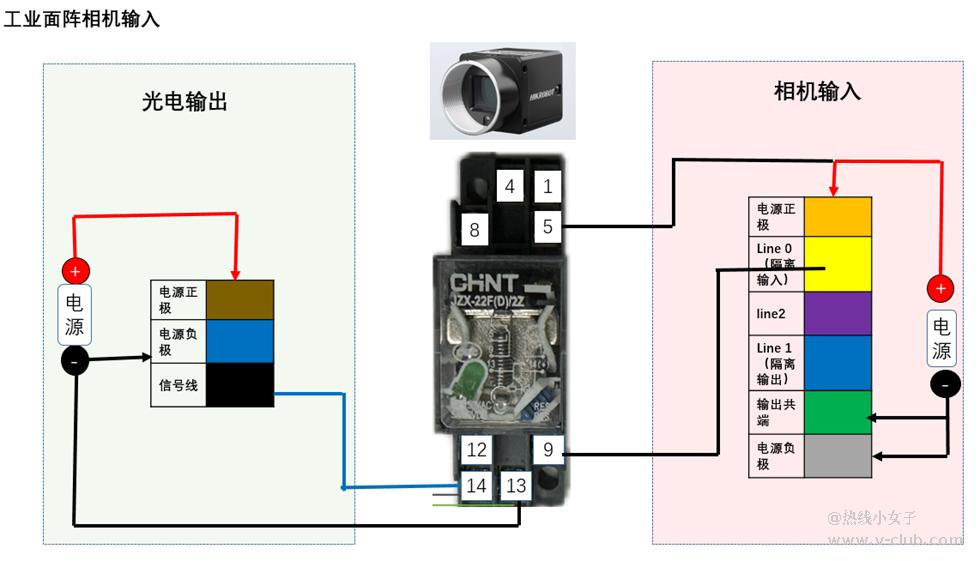

图4 无源继电器控制工业相机输入接线图

关键说明：

①无源继电器有信号输入时，线圈通电产生电磁力，吸引衔铁动吸合，常开触点闭合，给相机输入触发信号；

②相机输入接线：继电器的公共端（9/12）接输入信号线line0 （光耦隔离），继电器的常开点（5/8）接电源24V+，光耦隔离需要接信号地（绿色）与电源共地。

③电流流向：+24V → 常开点(5/8) → COM(9/12) → line0 → 相机内部光耦 → OPTO_GND，继电器吸合后形成回路，相机内部光耦电流导通，即触发相机拍照。

三、避坑指南：常见错误与排查

四、接线自检清单

接线完成后，逐项确认以下内容：

1.       电源电压是否匹配？（继电器标称 DC12V → 供12V；DC24V → 供24V）

2.       公共端 COM 是否已连接？

3.       有源继电器的触发模式（高/低电平）是否拨码正确？

4.       无源继电器是否已增加驱动电路 / 续流二极管？

5.       正负极是否接反？

6.       接线是否牢固、无裸露铜线？

7.       负载侧电压是否与继电器触点额定值匹配？

8.       通电测试前是否已用万用表确认无短路？
