2019年，国产动画电影《哪吒之魔童降世》以50亿的票房成绩刷新了中国动画电影的纪录，成为现象级作品。2025年，《哪吒之魔童闹海》票房（含预售）已突破127亿元，排在《蜘蛛侠：英雄无归》之后位列全球电影票房榜第8。

    除了引人入胜的剧情和深刻的情感表达，电影中令人叹为观止的特效也是其成功的关键之一。从哪吒的火焰特效到龙宫的奇幻场景，这些视觉奇观的背后，离不开一项被称为“机器视觉”的黑科技。

    机器视觉，简单来说，就是让机器“看懂”图像并做出相应处理的技术。其在影视特效中的应用，让虚拟角色和场景栩栩如生；而在工业领域，机器视觉同样大显身手，帮助工厂实现自动化生产和质量检测。

    今天，我们就来揭秘这项技术如何让电影和工厂都“开挂”，并探讨它的跨行业价值。

● 角色建模：从“纸片人”到“立体角色”

    在《哪吒》中，哪吒、敖丙等角色的形象设计令人印象深刻。这些角色的诞生，离不开机器视觉在角色建模中的应用。传统的角色建模需要艺术家手动绘制每一帧，耗时耗力。而借助机器视觉技术，计算机可以通过对大量图像数据的学习，自动生成角色的三维模型。

    例如，哪吒的火焰特效并非手工绘制，而是通过算法模拟火焰的物理特性，生成逼真的动态效果。机器视觉通过分析火焰的颜色、形状、运动轨迹等特征，自动调整每一帧的细节，使得特效更加自然流畅。

● 场景渲染：从“绿幕”到“虚拟世界”

    电影中的场景渲染同样离不开机器视觉。以《哪吒》中的龙宫为例，这个充满奇幻色彩的水下世界并非实景拍摄，而是通过计算机生成的虚拟场景。机器视觉技术通过对光线、材质、纹理等图像特征的分析，自动生成逼真的场景效果。

    传统的场景渲染需要大量的人工干预，而机器视觉可以通过深度学习算法，自动优化渲染效果。例如，在渲染水面时，机器视觉可以模拟光线的折射和反射，生成逼真的水波纹效果。这种自动化处理不仅提高了渲染效率，还使得场景更加真实。

、

● 动作捕捉：从“静态模型”到“动态表演”

    在《哪吒》中，角色的动作流畅自然，这得益于动作捕捉技术的应用。动作捕捉通过传感器记录演员的动作，并将其转化为虚拟角色的动作数据。而机器视觉在这一过程中起到了关键作用。

    传统的动作捕捉需要复杂的设备和高昂的成本，而机器视觉可以通过摄像头捕捉演员的动作，并通过图像处理算法自动提取动作数据。例如，在捕捉哪吒的跳跃动作时，机器视觉可以分析每一帧图像中的关节位置，生成精确的动作轨迹。这种技术不仅降低了成本，还提高了动作捕捉的精度。

● 组装定位：从“手工操作”到“精准定位”

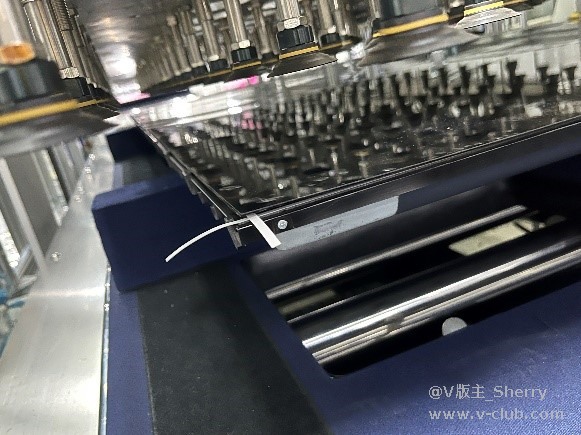

    在3C产品的组装过程中，精确定位是确保产品质量的关键环节。以电视机屏幕的组装为例，屏幕与背板的贴合需要极高的精度。传统的组装方法依赖人工操作，不仅效率低下，还容易出错。而机器视觉技术通过图像处理，能够自动识别组件位置，并指导机械臂进行精准组装，大幅提升了生产效率和准确性。

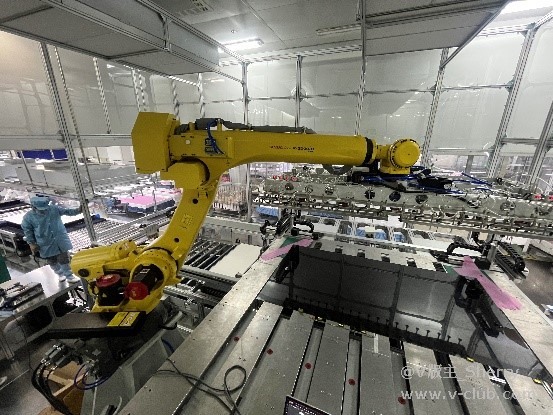

    以超大型发那科机械手搭配海康机器人的VM算法开发平台为例，该方案实现了超大尺寸IC屏幕的定位抓取与组装，并在电视机背板框内完成全自动上料组装的工艺流程。

▲ 需求点如下：

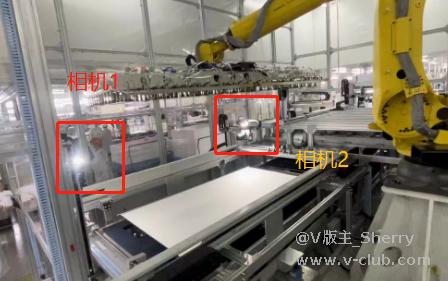

1. 屏幕定位：两个静止的上相机分别拍摄IC屏幕长边两侧的边缘角点，通过两点尺寸测量和坐标转换，计算出中心点，确保精准抓取。

2. 背板定位：两个静止的上相机分别拍摄背板框内的两个边缘角点，通过标定转换计算出框内中心点，确保IC屏幕与背板卡合框的精准贴合。

▲ 痛点如下：

1. 时间要求高：产线设备的流程周期时间（CT）要求极高，视觉处理单个流程必须在500ms内完成。

2. 物料尺寸大：100寸屏幕长度近2.4米，精度要求高，且机台的CT时间较短，增加了操作难度。

3. 产品型号多样：产线生产的产品尺寸种类繁多，型号切换复杂，进一步增加了生产难度。

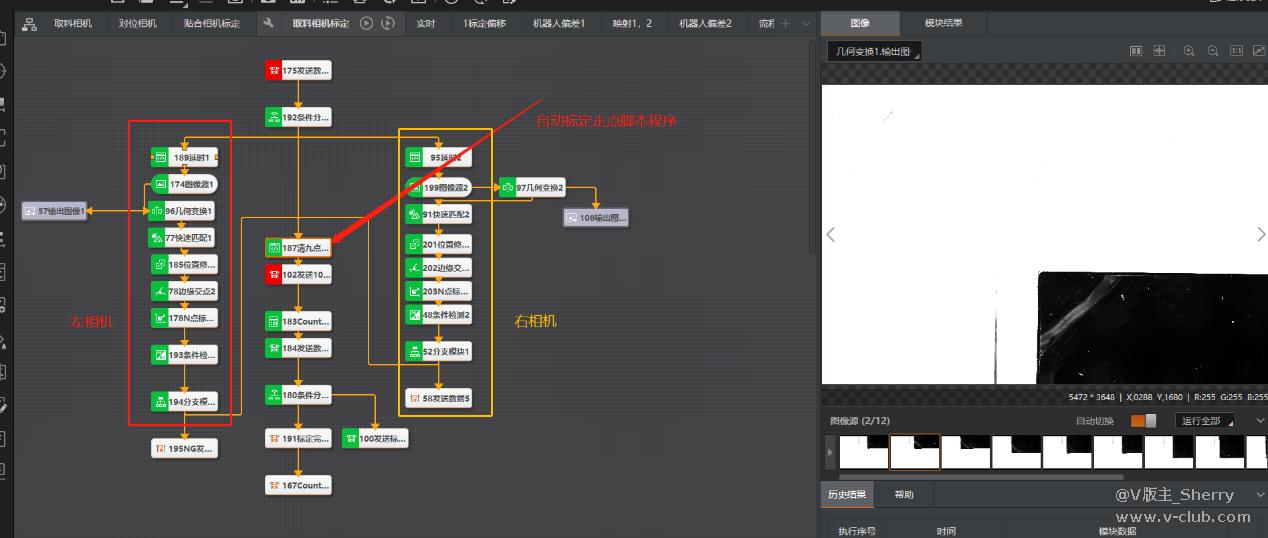

主要思路为：

    第一步[标定准备]：通过发那科机械手与两个取料相机进行十二点标定，生成各自的标定文件。

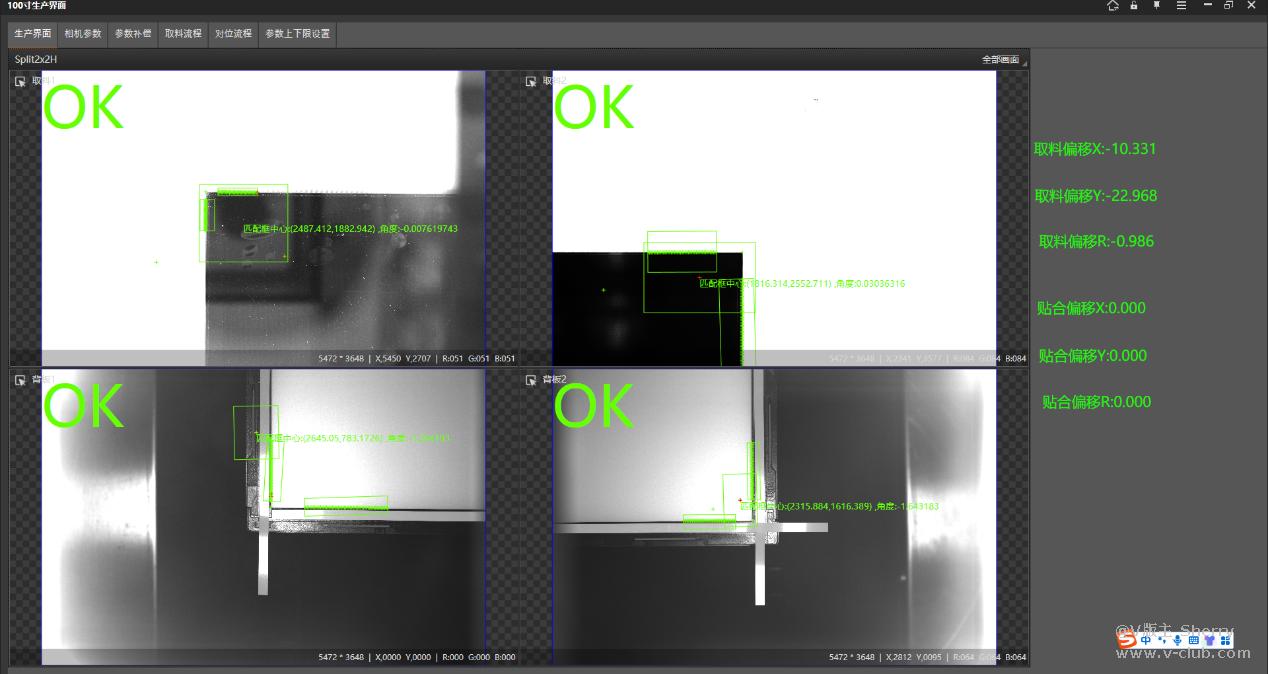

    第二步[屏幕定位]：两个相机拍摄屏幕角点，加载标定文件后，将角点转换为机构坐标，通过点点测量得到中点和连线角度，作为抓取的特征点和角度。

    第三步[背板定位]：背板相机与机构进行十二点标定，将角点转换为机构坐标后，以抓取的物料为基准，背板的点点测量中点和角度作为对位特征点与角度进行对位。

    第四步[偏差计算与组装]：计算对位偏差，并将数据传递给机械手，完成屏幕与背板的精准卡合组装。

    更多关于该案例的详细细节，可以点击此处查看

    从《哪吒》的炫酷特效到3C行业的高效生产，机器视觉技术的应用无处不在。它通过图像处理、深度学习等先进算法，让机器“看懂”世界，并做出相应的处理。在影视特效中，它让虚拟角色和场景栩栩如生；在工业领域，它让工厂实现自动化生产和质量检测。

    机器视觉的通用性和跨行业价值，使其成为推动技术进步的重要力量。无论是电影还是工厂，这项黑科技都在悄然改变着我们的生活。未来，随着技术的不断发展，机器视觉的应用场景将更加广泛，为我们带来更多惊喜。

    你！看哪吒了嘛！
